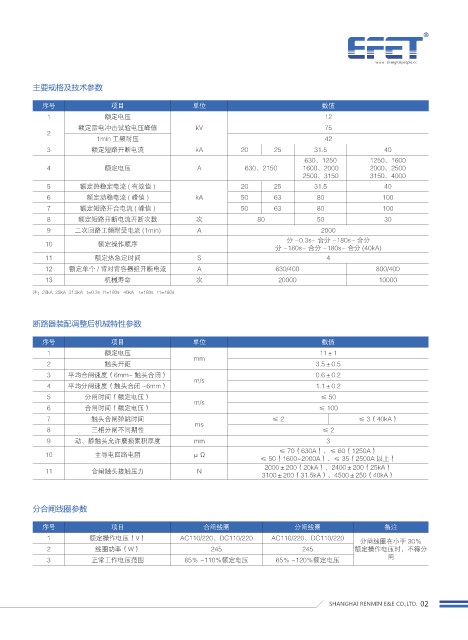

主要规格及技术参数

序号 项目 单位 数值
1 额定电压 12
额定雷电冲击试验电压峰值 kV 75
2
1min 工频耐压 42
3 额定短路开断电流 kA 20 25 31.5 40
630、1250 1250、1600
4 额定电压 A 630、2150 1600、2000 2000、2500
2500、3150 3150、4000
5 额定热稳定电流 ( 有效值 ) 20 25 31.5 40
6 额定动稳电流 ( 峰值 ) kA 50 63 80 100
7 额定短路开合电流 ( 峰值 ) 50 63 80 100
8 额定短路开断电流开断次数 次 80 50 30
9 二次回路工频耐受电流 (1min) A 2000
分 -0.3s- 合分 -180s- 合分
10 额定操作顺序
分 -180s- 合分 -180s- 合分 (40kA)
11 额定热急定时间 S 4
12 额定单个 / 背对背容器组开断电流 A 630/400 800/400
13 机械寿命 次 20000 10000

注：20kA 25kA 31.5kA t=0.3s t1=180s 40kA t=180s t1=180s

断路器装配调整后机械特性参数

序号 项目 单位 数值
1 额定电压 11±1
mm
2 触头开距 3.5±0.5
3 平均合闸速度（6mm~ 触头合闭） 0.6±0.2
m/s
4 平均分闸速度（触头合闭 ~6mm） 1.1±0.2
5 分闸时间（额定电压） ≤ 50
m/s
6 合闸时间（额定电压） ≤ 100
7 触头合闸弹跳时间 ≤2 ≤ 3（40kA）
ms
8 三相分闸不同期性 ≤2
9 动、静触头允许磨损累积厚度 mm 3
≤ 70（630A）、≤ 60（1250A）
10 主导电回路电阻 μΩ
≤ 50（1600~2000A）、≤ 35（2500A 以上）
2000±200（20kA）、2400±200（25kA）
11 合闸触头接触压力 N
3100±200（31.5kA）、4500±250（40kA）

分合闸线圈参数

序号 项目 合闸线圈 分闸线圈 备注
1 额定操作电压（V） AC110/220、DC110/220 AC110/220、DC110/220
分闸线圈在小于 30％
2 线圈功率（W） 245 245 额定操作电压时，不得分
3 正常工作电压范围 85％ ~110％额定电压 65％ ~120％额定电压 闸
