防火桥架 钢网式电缆桥架
Fire-proof Cable Tray Steel Mesh Reinforcement Cable Tray

水平弯通 FQH-PW-02A
Horizontal Elbow FQH-PW-02A

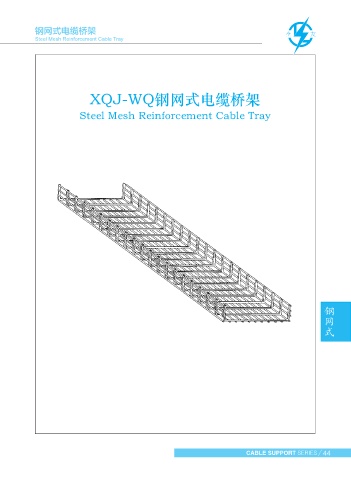

XQJ-WQ钢网式电缆桥架

型 格 外 型 尺 寸Visual dimension 内截面Inside section
Model 槽 宽W 边 高H L1 宽×高 W×H
FQH-PW-02A-15a 150 100 450 100 60 Steel Mesh Reinforcement Cable Tray
FQH-PW-02A-20a 200 100 500 150 60
FQH-PW-02A-30a 300 100 600 250 60
FQH-PW-02A-40a 400 100 700 350 60
FQH-PW-02A-20b 200 150 500 150 110
FQH-PW-02A-30b 300 150 600 250 110
FQH-PW-02A-40b 400 150 700 350 110
FQH-PW-02A-50b 500 150 800 450 110
FQH-PW-02A-30c 300 200 600 250 160
FQH-PW-02A-40c 400 200 700 350 160
FQH-PW-02A-50c 500 200 800 450 160
FQH-PW-02A-60c 600 200 900 550 160
FQH-PW-02A-40d 400 250 700 350 210
FQH-PW-02A-50d 500 250 800 450 210
FQH-PW-02A-60d 600 250 900 550 210
FQH-PW-02A-80d 800 250 1100 750 210
FQH-PW-02A-50e 500 300 800 450 260
FQH-PW-02A-60e 600 300 900 550 260

水平三通 FQH-ST-03A
Horizontal T-joint FQH-ST-03A

型 格 外 型 尺 寸Visual dimension 内截面Inside section
Model 槽 宽W 边 高H L1 L2 宽×高 W×H
FQH-ST-03A-15a 150 100 750 450 100 60
FQH-ST-03A-20a 200 100 800 500 150 60
FQH-ST-03A-30a 300 100 900 600 250 60 式 网 钢
FQH-ST-03A-40a 400 100 1000 700 350 60
FQH-ST-03A-20b 200 150 800 500 150 110
FQH-ST-03A-30b 300 150 900 600 250 110
FQH-ST-03A-40b 400 150 1000 700 350 110
FQH-ST-03A-50b 500 150 1100 800 450 110
FQH-ST-03A-30c 300 200 900 600 250 160
FQH-ST-03A-40c 400 200 1000 700 350 160
FQH-ST-03A-50c 500 200 1100 800 450 160
FQH-ST-03A-60c 600 200 1200 900 550 160
FQH-ST-03A-40d 400 250 1000 700 350 210
FQH-ST-03A-50d 500 250 1100 800 450 210
FQH-ST-03A-60d 600 250 1200 900 550 210
FQH-ST-03A-80d 800 250 1400 1100 750 210
FQH-ST-03A-50e 500 300 1100 800 450 260
FQH-ST-03A-60e 600 300 1200 900 550 260

43 CABLE SUPPORT SERIES CABLE SUPPORT SERIES 44
