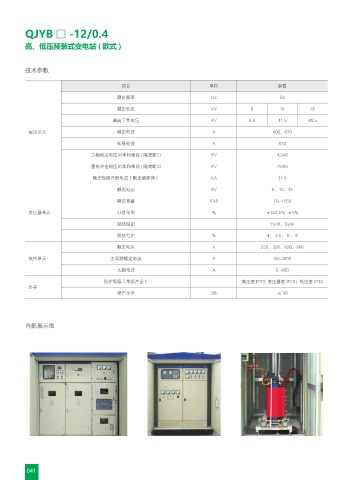

Page 48 - 秦佳电气有限公司

QJYB □ -12/0.4

高、低压预装式变电站 ( 欧式 )

技术参数

项目 单位 参数
额定频率 Hz 50
额定电压 KV 6 10 35

最高工作电压 KV 6.9 11.5 40.5
高压单元 额定电流 A 400、630

转移电流 A 870
工频耐受电压对地和相间 / 隔离断口 KV 42/48
雷电冲击耐压对地和相间 / 隔离断口 KV 75/85

额定短路开断电流（限流熔断器） KA 31.5
额定电压 KV 6、10、35

额定容量 KVA 10-1250
变压器单元 分接范围 % ±2x2.5%. ±5%

联结组别 Yyn0、Dynll
阻抗电压 % 4、 4.5、 6、 8

额定电压 V 220、380、690、800
低压单元 主回路额定电流 A 50-4000
支路电流 A 5-800

防护等级（常规产品） 高压室 IP33; 变压器室 IP23；低压室 IP33
外壳
噪声水平 dB ≤ 50

内部展示图
