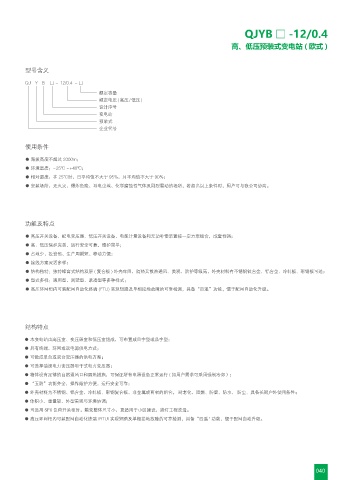

QJYB □ -12/0.4

高、低压预装式变电站 ( 欧式 )

型号含义

QJ Y B □ - 12/0.4 - □
额定容量
额定电压 ( 高压 / 低压 )
设计序号
变电站
预装式
企业代号

使用条件

● 海拔高度不超过 2000m；
● 环境温度：-25℃ ~+40℃；
● 相对湿度：在 25℃时，日平均值不大于 95%，月平均值不大于 90%；
● 安装场所：无火灾、爆炸危险、导电尘埃、化学腐蚀性气体及剧烈震动的场所，若超出以上条件时，用户可与我公司协商。

功能及特点

● 高压开关设备、配电变压器、低压开关设备、电能计量设备和无功补偿装置按一定方案组合，成套性强；
● 高、低压保护完善，运行安全可靠，维护简单；
● 占地少，投资省、生产周期短、移动方便；
● 接线方案灵活多样；
● 结构独特：独特蜂窝式结构双层 ( 复合板 ) 外壳牢固，隔热又散热通风、美观、防护等级高，外壳材料有不锈钢钛合金、铝合金、冷轧板、彩钢板可选；
● 型式多样：通用型、别墅型、紧凑型等多种样式；
● 高压环网柜内可装配网自动化终端 (FTU) 实现短路及单相接地故障的可靠检测，具备“四遥”功能，便于配网自动化升级。

结构特点

● 本变电站由高压室、变压器室和低压室组成，可布置成目字型或品字型；
● 具有终端、环网或双电源供电方式；
● 可做成单台或双台变压器的供电方案；
● 可选择油浸电力变压器和干式电力变压器；
● 箱体设有足够的自然通风口和隔热措施，可保证所有电器设备正常运行 ( 如用户需求可采用强制冷却）；
● “五防”功能齐全，操作维护方便，运行安全可靠；
● 外壳材料为不锈钢、铝合金、冷轧板、彩钢复合板、非金属或两者的组合。 耐老化、阻燃、防腐、防水、 防尘、具备长期户外使用条件；
● 体积小、重量轻、外型美观与环境协调；
● 当选用 SF6 负荷开关柜时，箱变整体尺寸小，更适用于小区建设，路灯工程改造。
● 高压环网柜内可装配网自动化终端 IRTUI 实现短路及单相接地故障的可靠检测，具备“四遥 " 功能，便于配网自动升级。
