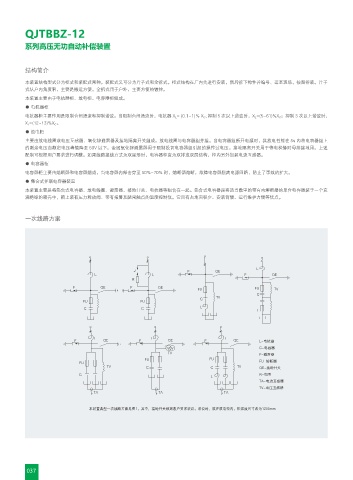

QJTBBZ-12

系列高压无功自动补偿装置

结构简介

本装置结构型式分为柜式和装配式两种。装配式又可分为片子式和全拆式。柜式结构在厂内先进行安装，然后拆下构件并编号、运至现场，按图拼装。片子
式从户内角度看，主要是搬运方便。全拆式用于户外，主要方便热镀锌。
本装置主要由于电抗器柜、放电柜、电容器柜组成。
● 电抗器柜
电抗器柜主要作用是限制合闸涌流和抑制谐波。当限制合闸涌流时，电抗器 X L = (0.1~1)％ X C ; 抑制 5 次以上谐波时，X L =(5~61)%X C ；抑制 3 次以上谐波时，
X L =(12~13)%X C 。
● 放电柜
主要由放电线圈或电压互感器、氧化锌避雷器及接地隔离开关组成。放电线圈与电容器组并接。当电容器组断开电源时，其放电性能在 5s 内将电容器组上
的剩余电压自额定电压峰值降至 50V 以下。金属氧化锌避雷器用于限制投切电容器组引起的操作过电压。接地隔离开关用于停电检修时母排接地用。上述
配制可根据用户要求进行调整。如果线路接线方式为双星形时，电容器柜宜为双排或双层结构，柜内另外加装电流互感器。
● 电容器柜
电容器柜主要由焙断器和电容器组成，当电容器内部击穿至 50%-70% 时，熔断器焙断，故障电容器脱离电源回路，防止了事故的扩大。
● 集合式并联电容器装置
本装置主要是将集合式电容器、放电线圈、避雷器、接地开关、电抗器等组合在一起。集合式电容器是将适当数里的带有内熔断器的单台电容器装于一个充
满绝缘的箱売中，箱上装有压力释放阀、带有报警及跳闸触点的温度控制仪。它具有占地面积少、安装简便、运行维护方便等优点。

一次线路方案

-
+ ' 2 &
- - ' 2 &
3
' 2 & ' 2 & '6
'6 57
$
$ 57
'6 '6
$ $ -
-

- - -
' 2& ' 2& ' 2& - ႂઇ٧
77 $ ႂࠓ٧
57 ' ᥗᭆ٧
'6 '6
'6 '6 ོற٧
57 $ $ 57 2& ଋڠधС
$ - 3 ႂ᫽
5" ႂึ̈ਕ٧
57 ႂԌ̈ਕ٧
5" 5" 5"

ఴᜈᎵЦۋʶ൒ጲᡸழ಴᜸ڎ ὋФ˖ὋଋڠधС಩૵ࠆਖ਼᜵යᜈ᝹njᜈ᝹ௐὋஉڙஉႂ಄ЮὋ಄ຆऎࡆࠩஇ˝ NN
