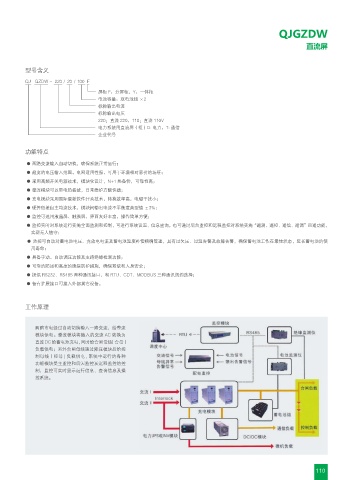

P. 117
QJGZDW
直流屏
型号含义
QJ GZDW - 220 / 20 / 100 F
屏柜 F：分屏柜，Y：一体柜
电池容量：双电池组 ×2
标称输出电流
标称输出电压
220：直流 220，110：直流 110V
电力系统用直流屏（柜）D: 电力，T: 通信
企业代号
功能特点
● 两路交流输入自动切换，确保系统正常运行；
● 超宽的电压输入范围，电网适用性强，可用于环境相对恶劣的场所；
● 采用高频开关电源技术，模块化设计，N+1 热备份，可靠性高；
● 整流模块可以带电热插拔，日常维护方便快捷；
● 充电模块采用国际最新软件开关技术，转换效率高，电磁干扰小；
● 硬件低差自主均流技术，模块间输出电流不平衡度典型值 ±3%；
● 监控可选用液晶屏、触摸屏、界面友好丰富，操作简单方便；
● 监控实时对系统运行实施全面监测和控制，可进行系统设置、信息查询，也可通过后台监控和远程监控对系统实施“遥测、遥控、遥信、遥调”四遥功能，
实现无人值守；
● 监控可自动对蓄电池电压、充放电电流及蓄电池温度补偿精确管理，具有过欠压、过温告警及故障告警，确保蓄电池工作在最佳状态，延长蓄电池的使
用寿命；
● 具备手动、自动调压功能及支路绝缘检测功能；
● 可靠的防雷和高度的绝缘防护措施，确保系统和人身安全；
● 提供 RS232、RS485 两种通讯接口，和 RTU、CDT、MODBUS 三种通讯规约选择；
● 备有扩展接口可接入外部其它设备。
工作原理
两路市电经过自动切换输入一路交流，给整流
模块供电。整流模块将输入的交流 AC 转换为
直流DC给蓄电池充电，同时给合闸母线（合母）
负载供电；另外合闸母线通过降压模块后给控
制母线（控母 ) 负载供电 , 系统中运行的各种
功能模块受主监控和后天监控及远程监控的控
制，监控可实时显示运行信息、查询信息及操
控系统。
