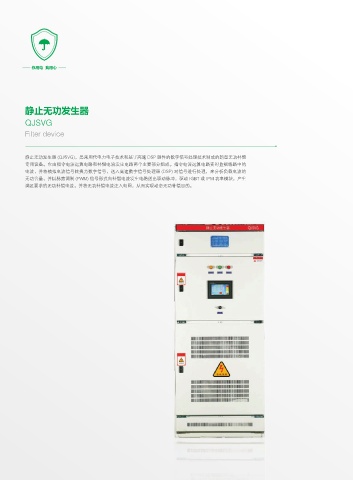

静止无功发生器

QJSVG
Filter device

静止无功发生器 (QJSVG)，是采用代电力电子技术和基于高速 DSP 器件的数字信号处理技术制成的新型无功补偿
专用设备。它由指令电流运算电路和补偿电流发生电路两个主要部分组成。指令电流运算电路实时监视线路中的
电流，并将模拟电流信号转换为数字信号，送入高速数字信号处理器 (DSP) 对信号进行处理，来分析负载电流的
无功含量，并以脉宽调制 (PWM) 信号形式向补偿电流发生电路送出驱动脉冲，驱动 IGBT 或 IPM 功率模块，产生
满足要求的无功补偿电流，并将无功补偿电流注入电网，从而实现动态无功补偿目的。
