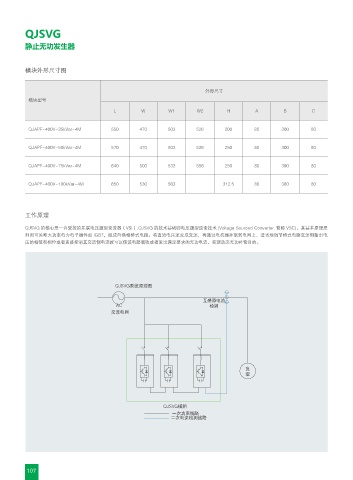

P. 114
QJSVG
静止无功发生器
模块外形尺寸图
外形尺寸
模块型号
L W W1 W2 H A B C
QJAPF-400V-35kVar-4M 550 470 503 526 200 80 300 80
QJAPF-400V-50kVar-4M 570 470 503 526 250 80 300 80
QJAPF-400V-75kVar-4M 640 500 533 556 250 80 390 80
QJAPF-400V-100kVar-4M 650 530 563 312.5 80 380 80
工作原理
QJSVG 的核心是一台受控的并联电压源型变流器（VSI）,QJSVG 的技术基础即电压源型逆变技术 (Voltage Sourced Converter. 简称 VSC)，其基本原理是
利用可关断大功率电力电子器件如 IGBT，组成自换相桥式电路。将直流电压逆变成交流，再通过电抗器并联到电网上，适当地调节桥式电路交流侧输出电
压的幅值和相位或者直接控制其交流侧电流就可以使该电路吸收或者发出满足要求的无功电流，实现动态无功补偿目的。
2+47(㈧㐋࣋⤲ప
ξᙋஔ⩡≭
"$ ᷬ≷
ϐ≭⩡㑽
䉋
䒩
2+47(Ὅ㏰
̬⁍ߋ⢳㏫䌛
θ⁍⩡≭ᷬ≷㏫䌛
107
