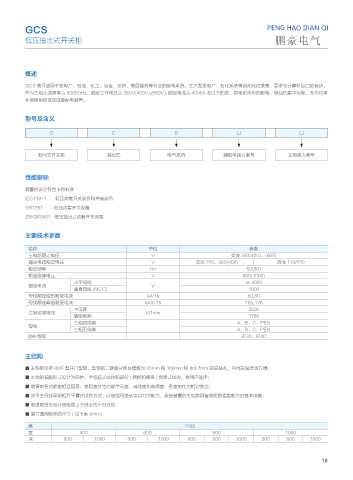

GCS

低压抽出式开关柜

概述

GCS 装置适用于发电厂、石油、化工、冶金、纺织、高层建筑等行业的配电系统。在大型发电厂、石化系统等自动化程度高，要求与计算机接口的场所，
作为三相交流频率为 50(60)Hz，额定工作电压为 380V(400V),(660V), 额定电流为 4000A 及以下的发、供电系统中的配电、电动机集中控制、无功功率
补偿使用的低压成套配电装置。

型号及含义

G C S □ □

封闭式开关柜 抽出式 电气系统 辅助电路方案号 主电路方案号

性能指标
装置的设计符合下列标准
IEC439-1 低压成套开关设备和控制设备
GB7251 低压成套开关设备
ZBK360001 低压抽出式成套开关设备

主要技术参数

名称 单位 参数
主电路额定电压 V 交流 380(400)、(660)
辅助电路额定电压 V 交流 220、380(400) 直流 110/220
额定频率 Hz 50(60)
额定绝缘电压 V 660(1000)
水平母线 ≤ 4000
额定电流 V
垂直母线 (MCC) 1000
母线额定短时耐受电流 kA/1s 50,80
母线额定峰值耐受电流 kA/0.1s 105,176
主电路 2500
工频试验电压 V/1min
辅助电路 1760
三相四线制 A，B，C，PEN
母线
三相五线制 A，B，C，PEN
防护等级 IP30，IP40

主结构

■ 主构架采用 8MF 型开口型钢，型钢的二侧面分别有模数为 20mm 和 100mm 和 Φ9.2mm 的安装孔，内部安装灵活方便；
■ 主构架装配形式设计为两种，全组装式结构和部份 ( 侧框和横梁 ) 焊接式结构，供用户选择；
■ 装置的各功能室相互隔离，其隔室分为功能单元室、母线室和电缆室。各室的作用相对独立；
■ 冰平主母线采用柜后平置式排列方式，以增强母线抗电动力的能力，是使装置的主电路具备高短路强度能力的基本措施；
■ 电缆隔室的设计使电缆上下进出均十分方便。
■ 装置通用柜体的尺寸 ( 见下表 )(mm)
高 2200
宽 400 600 800 1000
深 800 1000 800 1000 600 800 1000 600 800 1000
