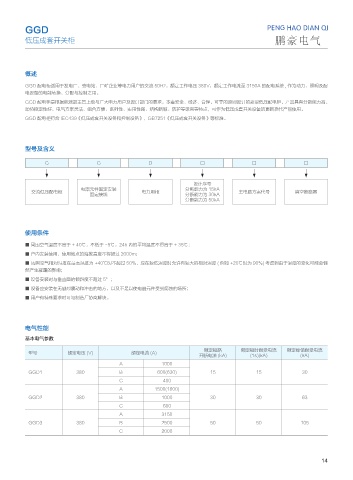

Page 19 - 河南鹏豪电气有限公司

GGD

低压成套开关柜

概述

GGD 配电柜适用于发电厂、变电站、厂矿企业等电力用户的交流 50Hz，额定工作电压 380V，额定工作电流至 3150A 的配电系统 , 作为动力、照明及配
电设备的电能转换、分配与控制之用。
GGD 配电柜是根据能源部主管上级与广大电力用户及设计部门的要求，本着安全、经济、合理、可靠的原则设计的新型低压配电柜。产品具有分断能力高、
动热稳定性好、电气方案灵活、组合方便、系列性、实用性强、结构新颖、防护等级高等特点，可作为低压成套开关设备的更新换代产品使用。
GGD 配电柜符合 IEC439《低压成套开关设备和控制设备》，GB7251《低压成套开关设备》等标准。

型号及含义

G G D □ □ □

设计序号
电器元件固定安装 分断能力为 15kA
交流低压配电柜 电力用柜 主电路方案代号 真空断路器
固定接线 分断能力为 30kA
分断能力为 50kA

使用条件

■ 周围空气温度不高于 + 40℃，不低于 -5℃，24h 内的平均温度不得高于 + 35℃；
■ 户内安装使用，使用地点的海拔高度不得超过 2000m；
■ 周围空气相对湿度在最高温度为 +40℃时不超过 50%，应在较低温度时允许有较大的相对温度 ( 例如 +20℃时为 90%) 考虑到由于温度的变化可能会偶
然产生凝露的影响；
■ 设备安装时与垂直面的倾斜度不超过 5°；
■ 设备应安装在无剧烈震动和冲击的地方，以及不足以使电器元件受到腐蚀的场所；
■ 用户有特殊要求时可与制造厂协商解决。

电气性能
基本电气参数

额定短路 额定短时耐受电流 额定峰值耐受电流
型号 额定电压 (V) 额定电流 (A)
开断电流 (kA) (1s)(kA) (kA)
A 1000
GGD1 380 B 600(630) 15 15 30
C 400
A 1500(1600)
GGD2 380 B 1000 30 30 63
C 600
A 3150
GGD3 380 B 2500 50 50 105
C 2000

14
