KYN28A-12

铠装移开式交流金属封闭开关设备

结构特点

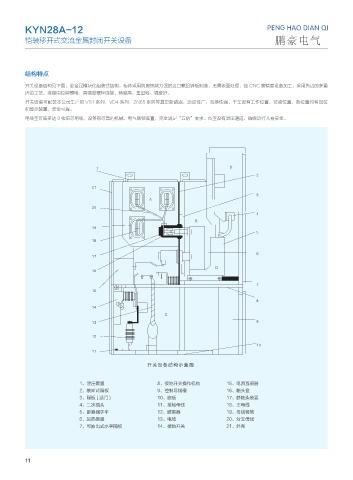

开关设备结构见下图。全金属模块化组装式结构，柜体采用防腐蚀能力强的进口敷铝锌板制造，无需表面处理，经 CNC 高精度设备加工，采用先进的多重
折边工艺，连接用拉铆螺母、高强度螺栓连接，精度高、重量轻、强度好。
开关设备可配装本公司生产的 VS1 系列、VD4 系列、ZN65 系列等真空断路器，适应性广，互换性强。手车设有工作位置，试验位置，各位置均有定位
和显示装置，安全可靠。
电缆室可装多达 9 根单芯电缆，设备有可靠的机械、电气联锁装置，完全满足“五防”要求。各室设有泄压通道，确保运行人身安全。

%

"

#

$

ᐬڟ䃪ำ㏿Ჰ⹦ᘻప

1、泄压装置 8、接地开关操作机构 15、电流互感器
2、装卸式隔板 9、控制导线槽 16、触头盒
3、隔板 ( 活门 ) 10、底板 17、静触头装置
4、二次插头 11、接地母线 18、主母线
5、断路器手车 12、避雷器 19、母线套管
6、加热装置 13、电缆 20、分支母线
7、可抽出式水平隔板 14、接地开关 21、外壳
