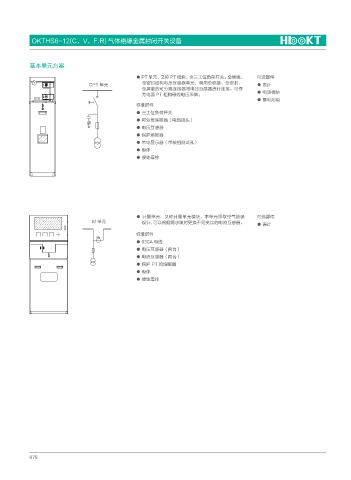

OKTHS6-12(C，V，F.R) 气体绝缘金属封闭开关设备

基本单元方案

● PT 单元，又称 PT 模块。含三工位负荷开关。全绝缘、 可选部件
CPT 单元 全密封结构电压互感器单元，利用全绝缘、全密封、 ● 表计
全屏蔽的可分离连接器与电压互感器进行连接。可作
为电源 PT 柜和母线电压采集。 ● 电源模块
● 蓄电池组
标淮部件
● 三工位负荷开关
● 可分离连接器（电缆接头）
● 电压互感器
● 保护熔断器
● 带电显示器（带核相测试孔）
● 柜体
● 接地母排

● 计量单元，又称计量单元模块，本单元采取空气绝缘 可选部件
M 单元 设计，可以根据需求随时更换不同变比的电流互感器。 ● 表计

标淮部件
● 630A 母线
● 电压互感器（两台）
● 电流互感器（两台）
● 保护 PT 的熔断器
● 柜体
● 接地母排

079
