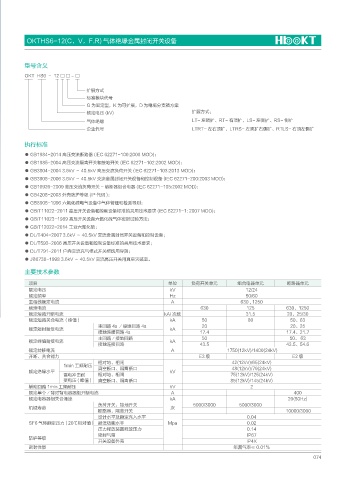

OKTHS6-12(C，V，F.R) 气体绝缘金属封闭开关设备

型号含义

OKT HS6 - 12 □ □- □

扩展方式
标准模块代号
G 为固定型，K 为可扩展，D 为电缆分支箱方案
额定电压 (kV) 扩展方式：
气体绝缘 LT- 左顶扩、RT- 右顶扩、LS- 左侧扩、RS- 侧扩
企业代号 LTRT- 左右顶扩、LTRS- 左顶扩右侧扩、RTLS- 右顶左侧扩

执行标准

● GB1984-2014 高压交流断路器 (IEC 62271-100:2008 MOD)；
● GB1985-2004 高压交流隔离开关和接地开关 (IEC 62271-102:2002 MOD)；
● GB3804-2004 3.6kV ～ 40.5kV 高压交流负荷开关 (IEC 62271-103:2013 MOD)；
● GB3906-2006 3.6kV ～ 40.5kV 交流金属封闭开关设备和控制设备 (IEC 62271-200:2003 MOD)；
● GB16926-2009 高压交流负荷开关 - 熔断器组合电器 (IEC 62271-105:2002 MOD)；
● GB4208-2008 外壳防护等级 (IP 代码 )；
● GB8905-1996 六氟化硫电气设备中气体管理和检测导则；
● GB/T11022-2011 高压开关设备和控制设备标准的共用技术要求 (IEC 62271-1: 2007 MOD)；
● GB/T11023-1989 高压开关设备六氟化硫气体密封试验方法；
● GB/T12022-2014 工业六氟化硫；
● DL/T404-2007 3.6kV ～ 40.5kV 交流金属封闭开关设备和控制设备；
● DL/T593-2006 高压开关设备和控制设备标准的共用技术要求；
● DL/T791-2011 户内交流充气柜式开关柜选用导则；
● JB8738-1998 3.6kV ～ 40.5kV 交流高压开关用真空灭弧室。

主要技术参数
项目 单位 负荷开关单元 组合电器单元 断路器单元
额定电压 kV 12/24
额定频率 Hz 50/60
主母线额定电流 A 630 , 1250
额定电流 630 125 630、1250
额定短路开断电流 kA/ 次数 31.5 20、25/30
额定短路关合电流（峰值） kA 50 80 50、63
主回路 4s ／接地回路 4s 20 20、25
额定短时耐受电流 kA
接地连接回路 4s 17.4 17.4、21.7
主回路／接地回路 50 50、 63
额定峰值耐受电流 kA
接地连接回路 43.5 43.5、54.6
额定转移电流 A 1750(12kV)/1400(24kV)
开断、关合能力 E3 级 E2 级
相对地、相间 42(12kV)/65(24kV)
1min 工频耐压
额定绝缘水平 真空断口、隔离断口 kV 48(12kV)/79(24kV)
雷电冲击耐 相对地、相间 75(12kV)/125(24kV)
受电压（峰值） 真空断口、隔离断口 85(12kV)/145(24kV)
辅助回路 1min 工频耐压 kV 2
额定单个／背对背电容器组开断电流 A 400
额定电容器组关合涌流 kA 20(50Hz)
负荷开关，接地开关 5000/3000 5000/3000
机械寿命 次
断路器，隔离开关 10000/3000
设计水平及额定充入水平 0.04
SF6 气体额定压力（20℃相对值） 最低功能水平 Mpa 0.02
压力释放装置释放压力 0.14
密封气箱 IP67
防护等级
开关设备外壳 IP4X
密封性能 年漏气率≤ 0.01%
