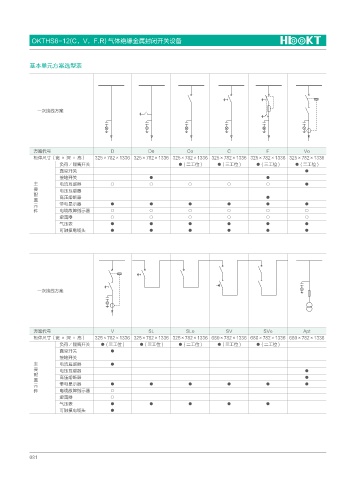

OKTHS6-12(C，V，F.R) 气体绝缘金属封闭开关设备

基本单元方案选型表

一次接线方案

方案代号 D De Co C F Vo
柜体尺寸（宽 × 深 × 高） 325×782×1336 325×782×1336 325×782×1336 325×782×1336 325×782×1336 325×782×1336
负荷／隔离开关 ●(二工位) ●(三工位) ●(三工位) ●(二工位)
真空开关 ●
接地开关 ● ●
主 电流互感器 ○ ○ ○ ○ ○ ●
要 电压互感器
配
置 高压熔断器 ●
元 带电显示器 ● ● ● ● ● ●
件 电缆故障指示器 ○ ○ ○ ○ ○ ○
避雷器 ○ ○ ○ ○ ○ ○
气压表 ● ● ● ● ● ●
可触摸电缆头 ● ● ● ● ● ●

一次接线方案

方案代号 V SL SLo SV SVo Apt
柜体尺寸（宽 × 深 × 高） 325×782×1336 325×782×1336 325×782×1336 680×782×1336 680×782×1336 680×782×1336
负荷／隔离开关 ●(三工位) ●(三工位) ●(二工位) ●(三工位) ●(二工位)
真空开关 ●
接地开关
主 电流互感器 ●
要 电压互感器 ●
配 高压熔断器 ●
置
元 带电显示器 ● ● ● ● ● ●
件 电缆故障指示器 ○
避雷器 ○
气压表 ● ● ● ● ●
可触摸电缆头 ●
