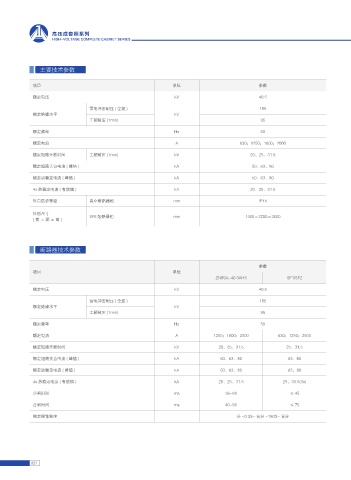

高压成套柜系列
HIGH-VOLTAGE COMPLETE CABINET SERIES

主要技术参数

项目 单位 参数
额定电压 kV 40.5

雷电冲击耐压 ( 全波 ) 185
额定绝缘水平 kV
工频耐压 (1min) 95

额定频率 Hz 50
额定电流 A 630；1250；1600；2000

额定短路开断时间 工频耐压 (1min) kV 20、25、31.5
额定短路关合电流 ( 峰值 ) kA 50、63、80

额定动稳定电流 ( 峰值 ) kA 50、63、80
4s 热稳定电流 ( 有效值 ) kA 20、25、31.5

外壳防护等级 真空断路器柜 mm IP4X
外形尺寸 SF6 短路器柜 mm 1400×2200×2600
(宽×深×高)

断路器技术参数

参数
项目 单位
ZN85A-40 3AH3 SF1/SF2

额定电压 kV 40.5
雷电冲击耐压 ( 全波 ) 185
额定绝缘水平 kV
工频耐压 (1min) 95
额定频率 Hz 50

额定电流 A 1250；1600；2000 630；1250；2500
额定短路开断时间 kV 20、25、31.5 25、31.5
额定短路关合电流 ( 峰值 ) kA 50、63、80 63、80

额定动稳定电流 ( 峰值 ) kA 50、63、80 63、80

4s 热稳定电流 ( 有效值 ) kA 20、25、31.5 25、31.5(3s)
分闸时间 ms 36~60 ≤ 45
合闸时间 ms 40~90 ≤ 75

额定操作顺序 分 -0.3S- 合分 -180S- 合分
