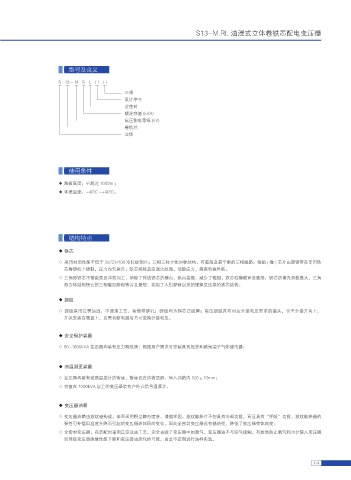

S13-M.RL 油浸式立体卷铁芯配电变压器

型号及含义

S 13 - M R L □ □
三相
设计序号
全密封
额定容量 (kVA)
高压侧电等级 (kV)
卷铁芯
立体

使用条件

◆ 海拔高度：不超过 1000m ；
◆ 环境温度：-40℃ ~+40℃。

结构特点

◆ 铁芯

◇ 采用材质性能不低于 2a7ZH100 冷轧硅钢片；三相三柱立体对称结构，有最短及最平衡的三相磁路；每组 ( 卷 ) 芯片由薄钢带在专用铁
芯卷绕机上绕制，压力均匀紧实；铁芯框经真空退火处理，消除应力，提高电磁性能。
◇ 三角形铁芯不需裁剪及冲剪加工，消除了传统铁芯的横向、纵向接缝，减少了磁阻；铁芯柱横截面呈圆形，铁芯的填充系数最大，三角
形立体结构使它的三相磁回路相等并且最短，实现了人们梦寐以求的理想变压器的铁芯结构。

◆ 绕组
◇ 绕组采用瓦楞油道，不浸漆工艺，紧缩带绑扎；绕组均为铜芯式线圈；高压绕组具有对应分接电压要求的抽头，引至分接开关上，
开关安装在箱盖上，且需切断电源后方可变换分接电压。

◆ 安全保护装置
◇ 80~1600kVA 变压器均装有压力释放阀；根据用户需求可安装具有报警和跳闸端子气体继电器；

◆ 油温测更装置

◇ 变压器均装有玻璃温度计的管座，管座设在油箱顶部，伸入油箱内 120±10mm；
◇ 容量在 1000kVA 以上的变压器装有户外式信号温度计。

◆ 变压器油箱
◇ 变压器油箱由波纹壁构成，表面采用粉尘静电喷涂，漆膜牢固。波纹散热片不但具有冷却功能，而且具有“呼吸”功能，波纹散热器的
弹性可补偿因温度升降而引起的变压器油体积的变化。因此全密封变压器没有储油柜，降低了变压器整体高度；
◇ 全密封变压器，在装配时采用真空注油工艺，完全去除了变压器中的潮气，变压器油不与空气接触。有效地防止氧气和水分侵入变压器
而导致变压器绝缘性能下降和变压器油老化的可能，因此不定期进行油样实验。
