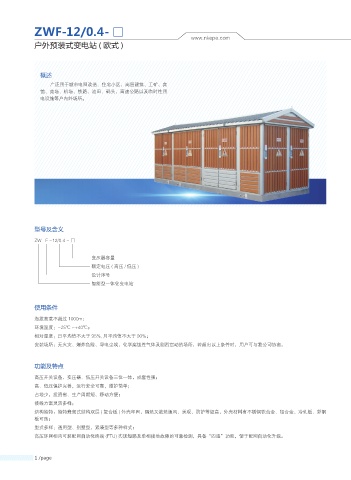

Page 8 - 南通南开电力设备有限公司

ZWF-12/0.4- □
www.nkepe.com
户外预装式变电站 ( 欧式 )

概述

广泛用于城市电网改造、住宅小区、高层建筑、工矿、宾
馆、商场、机场、铁路、油田、码头、高速公路以及临时性用
电设施等户内外场所。

型号及含义

ZW F -12/0.4 - □

变压器容量
额定电压 ( 高压 / 低压 )
设计序号
智能型一体化变电站

使用条件

海拔高度不超过 1000m；
环境温度：-25℃ ~+40℃；
相对湿度：日平均值不大于 95%, 月平均值不大于 90%；
安装场所：无火灾、爆炸危险、导电尘埃、化学腐蚀性气体及剧烈震动的场所，若超出以上条件时，用户可与我公司协商。

功能及特点
高压开关设备、变压器、低压开关设备三位一体，成套性强；
高、低压保护完善，运行安全可靠，维护简单；
占地少，投资省、生产周期短、移动方便；
接线方案灵活多样；
结构独特：独特蜂窝式结构双层 ( 复合板 ) 外壳牢固，隔热又散热通风、美观、防护等级高，外壳材料有不锈钢钦合金、铝合金、冷轧板、彩钢
板可选；
型式多样：通用型、别墅型、紧凑型等多种样式；
高压环网柜内可装配网自动化终端 (FTU) 实现短路及单相接地故障的可靠检测，具备“四遥”功能，便于配网自动化升级。
