追求领先,明天会更好

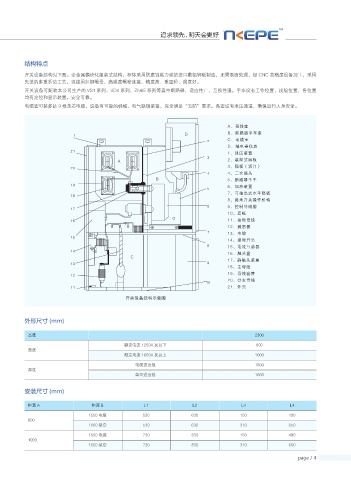

          结构特点

          开关设备结构见下图。全金属模块化组装式结构,柜体采用防腐蚀能力强的进口敷铝锌板制造,无需表面处理,经 CNC 高精度设备加工,采用
          先进的多重折边工艺,连接用拉铆螺母、高强度螺栓连接,精度高、重量轻、强度好。
          开关设备可配装本公司生产的 VS1 系列、VD4 系列、ZN65 系列等真空断路器,适应性广,互换性强。手车设有工作位置,试验位置,各位置
          均有定位和显示装置,安全可靠。
          电缆室可装多达 9 根单芯电缆,设备有可靠的机械、电气联锁装置,完全满足“五防”要求。各室设有泄压通道,确保运行人身安全。



                                                                               "ȟ⃹㏫ა
                                                                 &             #ȟ᫙䌛ஔ᝷䒒ა
                                                                               $ȟ⩡㐲ა
                                                                               %ȟ㐓⩡ஔЖ㶔
                                                                                ȟ⇰ࢷ㷱㒚

                                          #                                     ȟ㷱ࢤᐻ䯀Ძ
                                                                                ȟ䯀Ძ喋≧䬔喌

                                                                                ȟθ⁍᣾๠
                                                       $                        ȟ᫙䌛ஔ᝷䒒
                                                                                ȟߌ☙㷱㒚

                                                                                ȟछ៩ܦᐻⅠ᎟䯀Ძ

                                                                                ȟᣑ౜ᐬڟ᧹҈ᱦᲰ
                                                                                ȟᣓݢᄨ㏫Ἡ

                                                                                 ȟᏁᲫ
                                                                                 ȟᣑ౜⃹㏫
                                                                                 ȟ䖫䰣ஔ
                                                                                 ȟ⩡㐲

                                                                                 ȟᣑ౜ᐬڟ
                                                                                 ȟ⩡≭ξᙋஔ
                                                                                 ȟ㼒๠⯾
                                              %
                                                                                 ȟ䲅㼒๠㷱㒚

                                                                                 ȟͧ⃹㏫
                                                                                 ȟ⃹㏫຃ネ

                                                                                 ȟܲᩛ⃹㏫

                                                                                 ȟโฟ
                                            ৉ԉ᝜ߟ፣ೠሓપݓ


          外形尺寸 (mm)


           高度                                                                            2300
                                            额定电流 1250A 及以下                               800
           宽度
                                            额定电流 1600A 及以上                               1000
                                                电缆进出线                                    1500
           深度
                                                架空进出线                                    1660

          安装尺寸 (mm)


           柜宽 A                  柜深 B              L1              L2               L3               L4
                               1500 电缆            530              630              150             490
           800
                               1660 架空            530              630              310             650
                               1500 电缆            730              830              150             490
           1000
                               1660 架空            730              830              310             650
