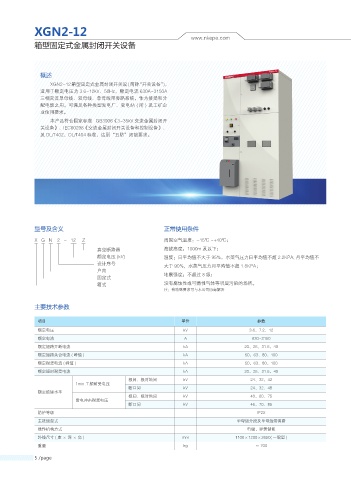

XGN2-12

www.nkepe.com
箱型固定式金属封闭开关设备

概述

XGN2-12箱型固定式金属封闭开关设(简称“开关设备”)，
适用于额定电压为 3.6~12kV、50Hz，额定电流 630A~3150A
三相交流单母线、双母线、单母线带旁路系统，作为接受和分
配电能之用。可满足各种类型发电厂、变电站 ( 所 ) 及工矿企
业使用要求。
本产品符合国家标准 GB3906《3~35kV 交流金属封闭开
关设备》、IEC60298《交流金属封闭开关设备和控制设备》、
及 DL/T402、DL/T404 标准，达到“五防”闭锁要求。

型号及含义 正常使用条件

X G N 2 - 12 Z 周围空气温度：-15℃ ~+40℃；
真空断路器 海拔高度：1000m 及以下；
额定电压 (kV) 湿度：日平均值不大于 95%，水蒸气压力日平均值不超 2.2KPA; 月平均值不
设计序号
大于 90%，水蒸气压力月平均值不超 1.8KPA；
户内
地震强度：不超过 8 级；
固定式
箱式 没有腐蚀性或可燃性气体等明显污染的场所。
注：有特殊要求可与本公司协商解决

主要技术参数

项目 单位 参数
额定电压 kV 3.6、7.2、12
额定电流 A 630~3150
额定短路开断电流 kA 20、25、31.5、40
额定短路关合电流 ( 峰值 ) kA 50、63、80、100
额定耐受电流 ( 峰值 ) kA 50、63、80、100
额定短时耐受电流 kA 20、25、31.5、40
极间、极对地间 kV 24、32、42
1min 工频耐受电压
断口间 kV 24、32、48
额定绝缘水平
极间、极对地间 kV 40、60、75
雷电冲击耐受电压
断口间 kV 46、70、85
防护等级 IP2X
主接线型式 单母线分段及单母线带旁路
操作机构方式 电磁，弹簧储能
外线尺寸(宽×深×高) mm 1100×1200×2650( 一般型 )
重量 kg ≈ 700
