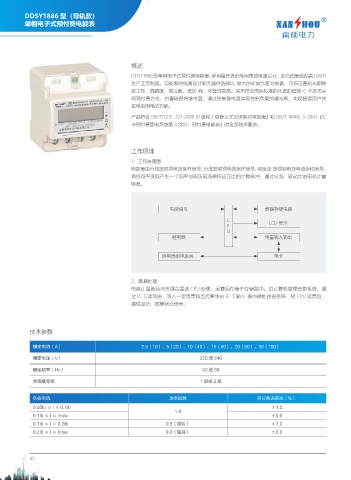

DDSY1886 型（导轨款）
单相电子式预付费电能表

概述

DDSY1886型单相电子式预付费电能表，采用最先进的专用集成电路设计， 全自动表面贴装（SMT)
生产工艺制造。电能表的线路设计和元器件选择以 较大的环境允差为依据，可保证整机长期稳
定工作，高精度、高过载、低功 耗，可靠性能高。采用符合国际标准的先进的智能 IC 卡技术实
现预付费方式，内置磁保持继电器。通过控制继电器实现控制负载的通与断，实现督促用户先
买电后用电的功能。
产品符合 GB/T17215. 321-2008《1 级和 2 级静止式交流有功电能表》和 GB/T 18460. 3-2001 《IC
卡预付费售电系统第 3 部分：预付费电能表》的全部技术要求。

工作原理
1、工作原理图
电能表由分压器取得电压采样信号，分流器取得电流采样信号，经乘法 器得到电压电流乘积信号，
再经频率变换产生一个频率与电压电流乘积成正比的计数脉冲，通过分频，驱动步进电机计量
电度。

电能信号 数据存储电路

C LCD 显示
P
U
继电器 电量输入输出

供电局供电系统 电卡

2、数据处理
电能计量脉经光电耦合器送 CPU 处理，运算后存储于存储器中。由计算机管理信息系统，通
过 IC 卡读写器，写入一定电量和监控要求的 IC 卡输入 表内微处理器系统，经 CPU 运算后，
提供显示、报警状态信号。

技术参数

额定电流（A） 2.5（10）、5（20）、10（40）、15（60）、20（80）、30（100）
额定电压（V） 220 或 240

额定频率（Hz） 50 或 60
准确度等级 1级或2级

负载电流 功率因数 百分数误差限（%）
0.05Ib ≤ I ＜ 0.1Ib ±1.0
1.0
0.1Ib ≤ I ≤ Imax ±0.6
0.1Ib ≤ I ＜ 0.2Ib 0.5（滞后） ±1.0
0.2Ib ≤ I ≤ Imax 0.8（超前） ±0.6
