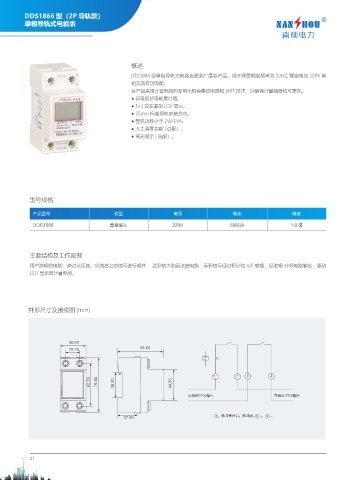

DDS1886 型（2P 导轨款）
单相导轨式电能表

概述

DDS1886 型单相导轨式电能表是我厂最新产品，用于测量额定频率为 50HZ, 额定电压 220V 单
相交流有功电能。
该产品采用计置电能的专用大规模集成电路和 SMT 技术，以确保计量精度和可靠性。
● 掉电报价电能累计值。
● 5+1 位宽温型 LCD 显示。
● 35mm 标准导轨安装方式。
● 整机功耗小于 2W/5VA。
● 人工清零功能 ( 选配）。
● 背光显示 ( 选配）。

型号规格

产品型号 类型 电压 电流 精度

DDS1886 直接接入 220V 5(60)A 1.0 级

主要结构及工作原理
用户消耗的电能，通过分压器，分流器上的信号进行取样， 送到放大和乘法器电路，乘积信号经过积分和 V/F 变换，经逻辑 分频电路输出，驱动
LCD 显示器计量电能。

外形尺寸及接线图 (mm)

,

▗㏫䔇 7䒿ڑ 䰢㏫ܦ 7䒿ܦ

∔喝㘵۞䯲ឰए喝㘵۞㏫喝

41
