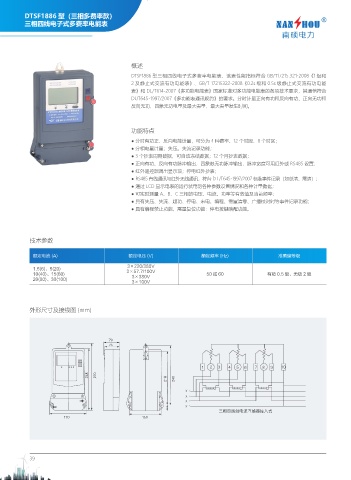

DTSF1886 型（三相多费率款）
三相四线电子式多费率电能表

概述

DTSF1886 型三相四线电子式多费率电能表，该表性能指标符合 GB/T17215.321-2008《1 级和
2 及静止式交流有功电能表》、GB/T 17215322-2008《0.2s 级和 0.5s 级静止式交流有功电能
表》和 DL/T614-2007《多功能电能表》国家标准对多功能电能表的各项技术要求，其通信符合
DUT645-1997/2007《多功能表通讯规约》的要求。分时计量正向有功和反向有功、正向无功和
反向无功，四象无功电量及最大需量，最大需量发生时间。

功能特点

● 分时有功正、反向电能计量，可分为 4 种费率、12 个时段、8 个时区；
● 分相电量计量；失压。失流记录功能；
● 3 个抄表周期数据，可自动冻结数据；12 个月抄表数据；
● 正向有功、反向有功脉冲输出，四象限无功脉冲输出，脉冲宽度可用红外或 RS485 设置；
● 红外遥控器调出显示项；停电红外抄表；
● RS485 有线通讯与红外无线通讯，符台 D L/T645-1997/2007 标准事件记录（如总清、需清）；
● 通过 LCD 显示电表的运行状奄勿各种参数设置情况和各种计量数据；
● 可实时测量 A、B、C 三相的电压、电流、功率等有效值及当前频率；
● 具有失压、失流、超功、停电、来电、编程、需量清零、广播校对时等事件记录功能；
● 具有编程禁止功能、需量复位功能：停电按键唤醒功能。

技术参数

额定电流 (A) 额定电压 (V) 额定频率 (Hz) 准确度等级

3×220/380V
1.5(6)、5(20)
10(40)、15(60) 3×57.7/100V 50 或 60 有功 0.5 级、无功 2 级
20(80)、30(100) 3×380V
3×100V

外形尺寸及接线图 (mm)

9
9
9
9
̵Ⱔఇ㏫㏻⩡≭ξᙋஔᣑڑᐻ

39
