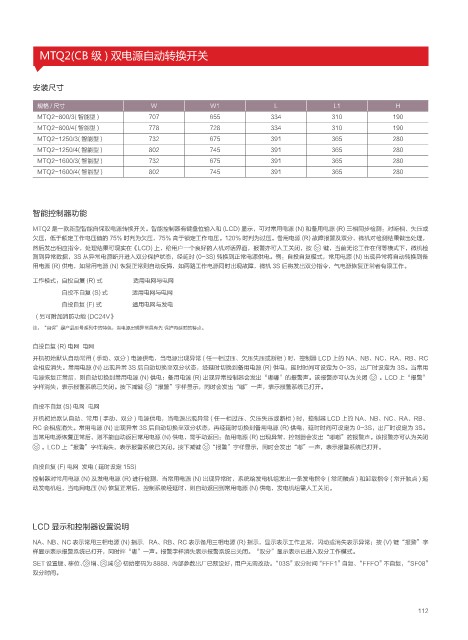

MTQ2(CB 级 ) 双电源自动转换开关

安装尺寸

规格 / 尺寸 W W1 L L1 H
MTQ2-800/3( 智能型 ) 707 655 334 310 190
MTQ2-800/4( 智能型 ) 778 728 334 310 190
MTQ2-1250/3( 智能型 ) 732 675 391 365 280
MTQ2-1250/4( 智能型 ) 802 745 391 365 280
MTQ2-1600/3( 智能型 ) 732 675 391 365 280
MTQ2-1600/4( 智能型 ) 802 745 391 365 280

智能控制器功能
MTQ2 是一款新型智能自保双电源转换开关。智能控制器有键盘位输入和 (LCD) 显示，可对常用电源 (N) 和备用电源 (R) 三相同步检测：对断相、失压或
欠压，低于额定工作电压值的 75% 时判为欠压，75% 高于锁定工作电压。120% 时判为过压。备用电源 (R) 故障报警及双分，微机对检测结果做出处理，
然后发出相应指令，处理结果可现实在《LCD) 上，给用户一个良好的人机对话界面，报警亦可人工关闭，按 键，当前无论工作在何等模式下，微机检
测到异常数据，3S 从异常电源断开进入双分保护状态，经延时 (0-3S) 转换到正常电源供电。例：自投自复模式，常用电源 (N) 出现异常将自动转换到备
用电源 (R) 供电，如常用电源 (N) 恢复正常则自动反悔，如两路工作电源同时出现故障，微机 3S 后将发出双分指令，气电源恢复正常者有限工作。

工作模式：自投自复 (R) 式 适用电网与电网
自投不自复 (S) 式 适用电网与电网
自投自复 (F) 式 适用电网与发电
( 另可附加消防功能 (DC24V》
注：“自保”是产品型号系列中的特色，当电源出现异常具有先 保护再延时的特点。

自投自复 (R) 电网 电网
开机初始默认自动常用 ( 手动、双分 ) 电源供电，当电源出现异常 ( 任一相过压、欠压失压或断相 ) 时，控制器 LCD 上的 NA、NB、NC、RA、RB、RC
会相应消失。常用电源 (N) 出现异常 3S 后自动切换至双分状态，经延时切换到备用电源 (R) 供电，延时时间可设定为 0-3S，出厂时设定为 3S。当常用
电源恢复正常后，则自动切换到常用电源 (N) 供电；备用电源 (R) 出现异常控制器会发出“嘟嘟”的报警声。该报警亦可认为关闭 。LCD 上“报警”
字样消失，表示报警系统已关闭。按下减键 “报警”宇样显示，同时会发出“嘟”一声，表示报警系统已打开。

自投不自复 (S) 电网 电网
开机初始默认自动、常用 ( 手动、双分 ) 电源供电，当电源出现异常 ( 任一相过压、欠压失压或断相 ) 时，控制器 LCD 上的 NA、NB、NC、RA、RB、
RC 会相应消失。常用电源 (N) 出现异常 3S 后自动切换至双分状态，再经延时切换到备用电源 (R) 供电，延时时间可设定为 0-3S，出厂时设定为 3S。
当常用电源恢复正常后，则不能自动返回常用电源 (N) 供电，需手动返回：备用电源 (R) 出现异常，控制器会发出“嘟嘟”的报警声。该报警亦可认为关闭
。LCD 上“报警”字样消失，表示报警系统已关闭。按下减键 “报警”宇样显示，同时会发出“嘟”一声，表示报警系统已打开。

自投自复 (F) 电网 发电 ( 延时设定 15S)
控制器对常用电源 (N) 及发电电源 (R) 进行检测，当常用电源 (N) 出现异常时，系统给发电机组发出一条发电指令 ( 常闭触点 ) 和卸载指令 ( 常开触点 ) 起
动发电机组，当电网电压 (N) 恢复正常后，控制系统经延时，则自动返回到常用电源 (N) 供电，发电机组需人工关闭。

LCD 显示和控制器设置说明

NA、NB、NC 表示常用三相电源 (N) 指示．RA、RB、RC 表示备用三相电源 (R) 指示，显示表示工作正常，闪动或消失表示异常；按 (V) 键“报警”字
样显示表示报警系统已打开，同时拌“嘟”一声。报警字样消失表示报警系统已关闭。“双分”显示表示已进入双分工作模式。
SET 设置键、移位、 增、 减 初始密码为 8888．内部参数出厂已预设好，用户无需改动。“03S”双分时间“FFF1”自复、“FFFO”不自复，“SF08”
双分时间。
