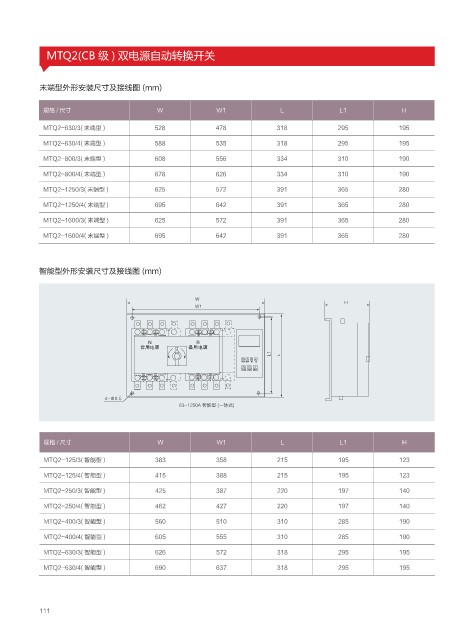

MTQ2(CB 级 ) 双电源自动转换开关

末端型外形安装尺寸及接线图 (mm)

规格 / 尺寸 W W1 L L1 H

MTQ2-630/3( 末端型 ) 528 478 318 295 195

MTQ2-630/4( 末端型 ) 588 535 318 295 195
MTQ2-800/3( 末端型 ) 608 556 334 310 190

MTQ2-800/4( 末端型 ) 678 626 334 310 190
MTQ2-1250/3( 末端型 ) 625 572 391 365 280
MTQ2-1250/4( 末端型 ) 695 642 391 365 280

MTQ2-1600/3( 末端型 ) 625 572 391 365 280

MTQ2-1600/4( 末端型 ) 695 642 391 365 280

智能型外形安装尺寸及接线图 (mm)

8
)
8

- -
5GV
᝹Ꮅ ሧͮ ܘ ђ
). 4. %-
੣Ү ᒬҮ Ԥѫ

œ
" ఄᑞۋ ʶͳय

规格 / 尺寸 W W1 L L1 H

MTQ2-125/3( 智能型 ) 383 358 215 195 123
MTQ2-125/4( 智能型 ) 415 388 215 195 123
MTQ2-250/3( 智能型 ) 425 387 220 197 140

MTQ2-250/4( 智能型 ) 462 427 220 197 140

MTQ2-400/3( 智能型 ) 560 510 310 285 190
MTQ2-400/4( 智能型 ) 605 555 310 285 190
MTQ2-630/3( 智能型 ) 626 572 318 295 195

MTQ2-630/4( 智能型 ) 690 637 318 295 195

111
