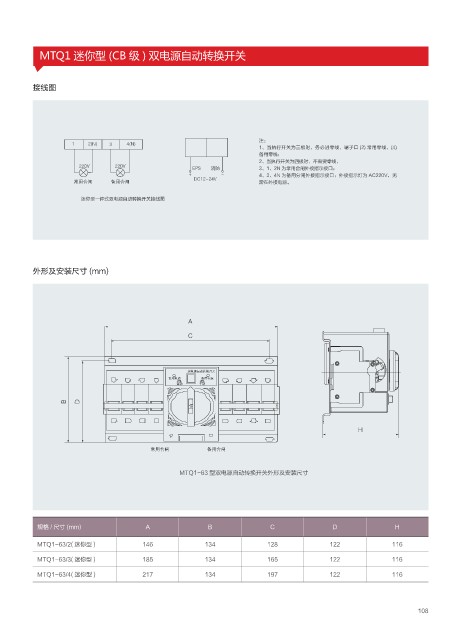

MTQ1 迷你型 (CB 级 ) 双电源自动转换开关

接线图

注：
/ /
1、当执行开关为三极时，务必进零线，端子口 (2) 常用零线、(4)
备用零线；
2、当执行开关为四极时，不需要零线，
7 7
&14 ๖᫸ 3、1、2N 为常用合闸外接指示接口；
4、3、4N 为备用分闸外接指示接口；外接指示灯为 AC220V，无
፤⩔ऴ䬤 ำ⩔ऴ䬤 %$ 7 需在外接电源。
迷你型一体式双电源自动转换开关接线图

外形及安装尺寸 (mm)

"

$

ԤႂຸᒬҮᣀ૰धС
࣡ၸႂຸ ܫၸႂຸ
ᒬҮ ੣Ү
# %

)

࣡ၸՋ᫑ ܫၸՋ᫑

MTQ1-63 型双电源自动转换开关外形及安装尺寸

规格 / 尺寸 (mm) A B C D H

MTQ1-63/2( 迷你型 ) 146 134 128 122 116

MTQ1-63/3( 迷你型 ) 185 134 165 122 116
MTQ1-63/4( 迷你型 ) 217 134 197 122 116

108
