MDX-400 光伏并网接入箱 撑一片阳光，给你充足能量
Hold A Piece Of Sunshine And Give You Plenty Of Energy
Photovoltaic grid connection box

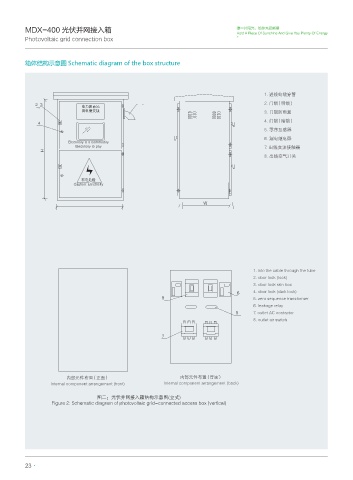

箱体结构示意图 Schematic diagram of the box structure

1. 进线电缆穿管
2. 门锁（明锁）
ႂҦ௦׷ֵ
ၸႂᭉ̓ᨐ 3. 门锁防雨盒
4. 门锁（暗锁）
5. 零序互感器
6. 漏电继电器
&MFDUSJDJUZ JT B DPNNPEJUZ
&MFDUSJDJUZ UP QBZ 7. 出线交流接触器
8. 出线空气开关

థႂӿᬖ
$BVUJPO &MFDUSJDJUZ

1. into the cable through the tube
2. door lock (lock)
3. door lock rain box
4. door lock (dark lock)
5. zero sequence transformer
6. leakage relay
7. outlet AC contactor
8. outlet air switch

内部元件布置（正面） 内部元件布置（背面）
Internal component arrangement (front) Internal component arrangement (back)
