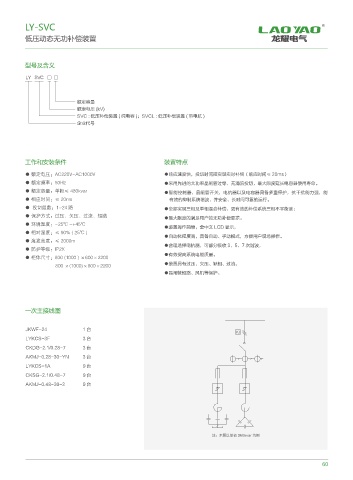

Page 65 - 龙耀电气限公司（电容器）

LY-SVC R

低压动态无功补偿装置

型号及含义

LY SVC □ □

额定容量
额定电压 (kV)
SVC : 低压补偿装置 ( 纯电容 )；SVCL : 低压补偿装置 ( 带电抗 )
企业代号

工作和安装条件 装置特点

● 额定电压：AC220V~AC1000V ●响应速度快，投切时间短实现实时补偿（响应时间≤ 20ms）
● 额定频率：50Hz ●采用先进的大功率晶闸管过零、无涌流投切，最大限度延长电容器使用寿命。
● 额定容量：单柜≤ 480kvar ●智能控制器，晶闸管开关，电抗器以及电容器具备多重保护，抗干扰能力强，能
● 相应时间：≤ 20ms 有效的抑制系统谐波，并安全、长时间可靠的运行。
● 投切组数：1~24 路 ●全部实现三相及单相混合补偿，更有效的补偿系统三相不平衡度；
● 保护方式：过压、欠压、过流、短路 ●最大限度的满足用户的无功补偿要求。
● 环境温度：-25℃ ~+45℃
●装置操作简便，全中文 LCD 显示，
● 相对湿度：≤ 90% ( 25℃ )
●自动化程度高，具备自动、手动模式，方便用户现场操作。
● 海拔高度：≤ 2000m
●合理选择电抗器，可部分吸收 3、5、7 次谐波，
● 防护等级：IP2X
●有效提高系统电能质量。
● 柜体尺寸：800 (1000 ) ×600×2200
800 ×(1000)×800×2200 ●装置具有过压、欠压、缺相、过流、
●晶闸管短路、风机等保护。

一次主接线图

JKWF-24 1台
,*
LYKCS-3F 3台
CKDG-2.1/0.28-7 3台
AKMJ-0.28-30-YN 3台
LYKCS-1A 9台
CKSG-2.1/0.48-7 9台
AKMJ-0.48-30-3 9台

注：本图以单台 360kvar 为例

60
