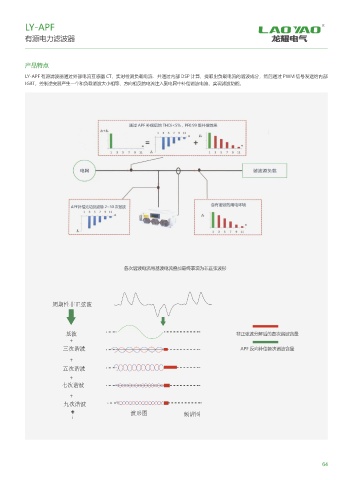

LY-APF R

有源电力滤波器

产品特点
LY-APF 有源滤波器通过外部电流互感器 CT，实时检测负载电流．并通过内部 DSP 计算，提取出负载电流的谐波成分，然后通过 PWM 信号发送给内部
IGBT，控制逆变器产生一个和负载谐波大小相等、方向相反的电流注入到电网中补偿谐波电流，实现滤波功能。

各次谐波电流与基波电流叠加最终表现为非正弦波形

ᇛ௹ྟ٤ᆞ༿ѯ

ࠎѯ 非正弦波分解后的各次谐波含量

೘Ցཾѯ APF 反向补偿各次谐波含量

໴Ցཾѯ

௾Ցཾѯ

ࣴՑཾѯ
ѯྙ๭ ௔௶๭

64
