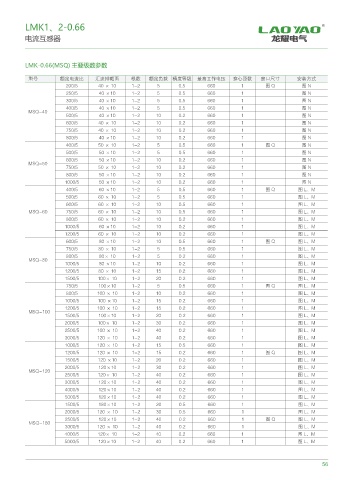

Page 61 - 龙耀电气限公司（电容器）

LMK1、2-0.66 R

电流互感器

LMK-0.66(MSQ) 主要级数参数

型号 额定电流比 汇流排截面 根数 额定负载 精度等级 最高工作电压 穿心匝数 窗口尺寸 安装方式
200/5 40 × 10 1-2 5 0.5 660 1 图Q 图N
250/5 40 ×10 1-2 5 0.5 660 1 图N
300/5 40 ×10 1-2 5 0.5 660 1 图N
400/5 40 ×10 1-2 5 0.5 660 1 图N
MsQ-40
500/5 40 ×10 1-2 10 0.2 660 1 图N
600/5 40 × 10 1-2 10 0.2 660 1 图N
750/5 40 × 10 1-2 10 0.2 660 1 图N
800/5 40 ×10 1-2 10 0.2 660 1 图N
400/5 50 × 10 1-2 5 0.5 660 1 图Q 图N
500/5 50 ×10 1-2 5 0.5 660 1 图N
600/5 50 ×10 1-2 10 0.2 660 1 图N
MsQ-50
750/5 50 × 10 1-2 10 0.2 660 1 图N
800/5 50 ×10 1-2 10 0.2 660 1 图N
1000/5 50 ×10 1-2 10 0.2 660 1 图N
400/5 60 ×10 1-2 5 0.5 660 1 图Q 图 L、M
500/5 60 × 10 1-2 5 0.5 660 1 图 L、M
600/5 60 × 10 1-2 10 0.5 660 1 图 L、M
MsQ-60 750/5 60 × 10 1-2 10 0.5 660 1 图 L、M
800/5 60 × 10 1-2 10 0.2 660 1 图 L、M
1000/5 60 ×10 1-2 10 0.2 660 1 图 L、M
1200/5 60 × 10 1-2 10 0.2 660 1 图 L、M
600/5 80 ×10 1-2 10 0.5 660 1 图Q 图 L、M
750/5 80 × 10 1-2 5 0.5 660 1 图 L、M
800/5 80× 10 1-2 5 0.2 660 1 图 L、M
MsQ-80
1000/5 80 ×10 1-2 10 0.2 660 1 图 L、M
1200/5 80 × 10 1-2 15 0.2 660 1 图 L、M
1500/5 100× 10 1-2 20 0.2 660 1 图 L、M
750/5 100×10 1-2 5 0.5 660 1 图Q 图 L、M
800/5 100 × 10 1-2 10 0.2 660 1 图 L、M
1000/5 100 ×10 1-2 15 0.2 660 1 图 L、M
1200/5 100 × 10 1-2 15 0.2 660 1 图 L、M
MsQ-100
1500/5 100×10 1-2 20 0.2 660 1 图 L、M
2000/5 100× 10 1-2 30 0.2 660 1 图 L、M
2500/5 100 × 10 1-2 40 0.2 660 1 图 L、M
3000/5 120 × 10 1-2 40 0.2 660 1 图 L、M
1000/5 120 × 10 1-2 15 0.5 660 1 图 L、M
1200/5 120 × 10 1-2 15 0.2 660 1 图Q 图 L、M
1500/5 120 ×10 1-2 20 0.2 660 1 图 L、M
2000/5 120×10 1-2 30 0.2 660 1 图 L、M
MsQ-120
2500/5 120× 10 1-2 40 0.2 660 1 图 L、M
3000/5 120×10 1-2 40 0.2 660 1 图 L、M
4000/5 120×10 1-2 40 0.2 660 1 图 L、M
5000/5 120×10 1-2 40 0.2 660 1 图 L、M
1500/5 180×10 1-2 20 0.5 660 1 图 L、M
2000/5 120 × 10 1-2 30 0.5 660 1 图 L、M
2500/5 120×10 1-2 40 0.2 660 1 图Q 图 L、M
MsQ-180
3000/5 120 × 10 1-2 40 0.2 660 1 图 L、M
4000/5 120× 10 1-2 40 0.2 660 1 图 L、M
5000/5 120×10 1-2 40 0.2 660 1 图 L、M

56
