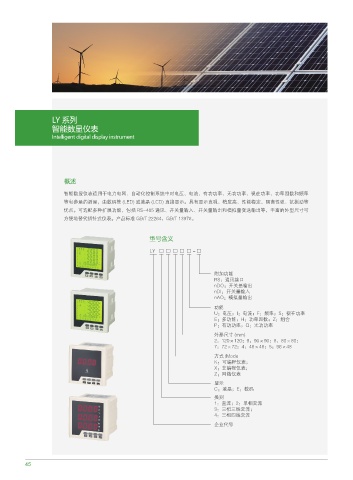

LY 系列
智能数显仪表
Intelligent digital display instrument

概述

智能数显仪表适用于电力电网、自动化控制系统中对电压、电流、有功功率、无功功率、视在功率、功率因数和频率
等电参量的测量，由数码管 (LEd) 或液晶 (LCd) 直接显示。具有显示直观、精度高、性能稳定、隔离性强、抗振动等
优点。可选配多种扩展功能，包括 Rs-485 通讯、开关量输入、开关量输出和模拟量变送输出等，丰富的外型尺寸可
方便地替代指针式仪表。产品标准 GB/T 22264，GB/T 13978。

型号含义

LY □ □ □ □ □ - □

附加功能
Rs：通讯接口
ndO：开关量输出
ndI：开关量输入
nAO：模拟量输出
功能
u：电压；I：电流；F：频率；s：视在功率
E：多功能；H：功率因数；Z：组合
P：有功功率；Q：无功功率
外形尺寸 (mm)
2：120×120；9：96×96；8：80×80；
7：72×72；4：48×48；5：96×48
方式 /Mode
K：可编程仪表；
X：非编程仪表；
Z：网络仪表
显示
C：液晶；E：数码
类别
1：直流；2：单相交流
3：三相三线交流；
4：三相四线交流
企业代号

45
