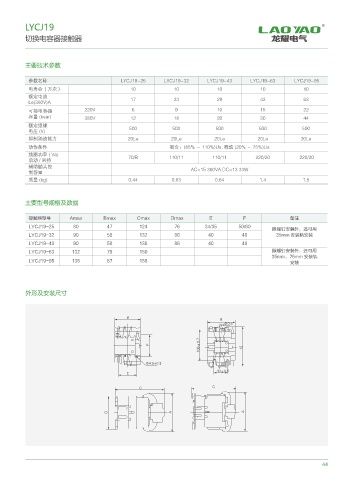

Page 49 - 龙耀电气限公司（电容器）

LYCJ19 R

切换电容器接触器

主要技术参数

参数名称 LYCJ19-25 LYCJ19-32 LYCJ19-43 LYCJ19-63 LYCJ19-95
电寿命（万次） 10 10 10 10 10
额定电流 17 23 29 43 63
Le(380V)A
可控电容器 220V 6 9 10 15 22
容量 (kvar) 380V 12 18 20 30 44
额定绝缘
电压 (V) 500 500 500 500 500
抑制涌流能力 20Le 20Le 20Le 20Le 20Le
动作条件 吸合：(85% ～ 110%)us; 释放 (20% ～ 75%)us
线圈功率 ( Va) 70/B 110/11 110/11 220/20 220/20
启动 / 呆持
辅助锄头控 AC-15 360VA.dC-13 33W
制容量
质量 (kg) 0.44 0.63 0.64 1.4 1.5

主要型号规格及数据

接触器型号 Amax Bmax Cmax Dmax E F 备注
LYCJ19-25 80 47 124 76 34/35 50/60
除螺钉安装外，还可用
LYCJ19-32 90 58 132 86 40 48 35mm 安装轨安装
LYCJ19-43 90 58 136 86 40 48
LYCJ19-63 132 79 150 除螺钉安装外，还可用
35mm、75mm 安装轨
LYCJ19-95 135 87 158 安装

外形及安装尺寸

B
8
Φ0.5

106±0.7 12
F

Φ4.5+0.3
40±0.5
E
C C

D A A

44
