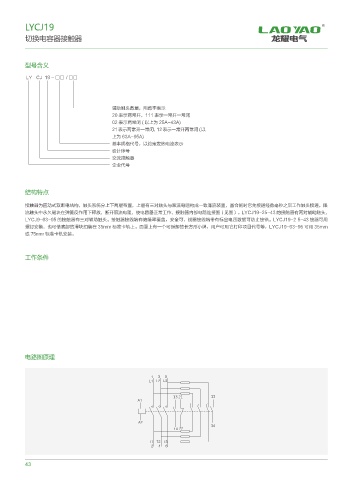

P. 48
LYCJ19 R
切换电容器接触器
型号含义
LY CJ 19 - □□ / □□
辅助触头数量，用数字表示
20 表示两常开，111 表示一常开一常闭
02 表示两常闭 ( 以上为 25A-43A)
21 表示两常开一常闭，12 表示一常开两常闭 ( 以
上为 63A-95A)
基本规格代号，以约定发热电流表示
设计序号
交流接触器
企业代号
结构特点
接触器为直动式双断电结构，触头系统分上下两层布置，上层有三对触头与限流电阻构成一致涌流装置，当合闸时它先接通经数毫秒之后工作触头接通，限
流触头中永久磁块在弹簧反作用下释放，断开限流电阻，使电容器正常工作，接触器内部电路连接图（见图）。LYCJ19-25-43 的接触器有两对辅助触头，
LYCJ9-63-95 的接触器有三对辅助触头。接触器接线端有绝缘罩覆盖，安全可，线圈接线端带有标出电压数据可防止接错。LYCJ19-2 5-43 接器可用
螺钉安装，也可借底部的滑块扣装在 35mm 标准卡轨上。面罩上有—个可拆卸的长方形小牌，用户可用它打印项目代号等，LYCJ19-63-95 可用 35mm
或 75mm 标准卡轨安装。
工作条件
电路图原理
1 3 5
L1 L2 L3
33
A1
A2
34
14 22
T1 T2 T3
2 4 6
43
