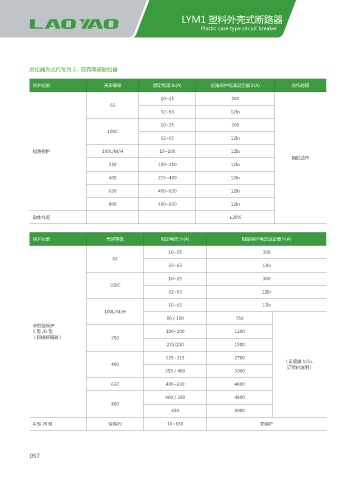

LYM1 塑料外壳式断路器
Plastic case type circuit breaker
脱扣器方式代号为 2，仅有电磁脱扣器
保护功能 壳架等级 额定电流 In(A) 短路保护电流设定值 Ir(A) 动作时间
10~25 300
63
32~63 12In
10~25 300
100C
32~63 12In
短路保护 100L/M/H 10~100 12In
瞬时动作
250 100~250 12In
400 225~400 12In
630 400~630 12In
800 400~630 12In
动作允差 ±20%
保护功能 壳架等级 额定电流 In(A) 短路保护电流设定值 Ir(A)
10~25 300
63
32~63 12In
10~25 300
100C
32~63 12In
10~63 12In
100L/M/H
80 / 100 756
中性极保护
C型/D型 100~200 1200
( 四极断路器 ) 250
225/250 1500
225~315 2700
400 ( 可提供 12In,
订货时注明 )
350 / 400 3000
630 400~630 4800
400 / 500 4800
800
630 6000
A型/B型 全系列 10~630 无保护
