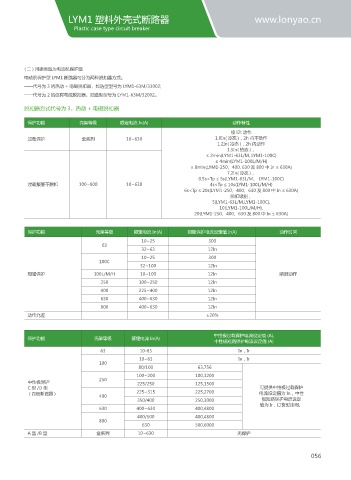

LYM1 塑料外壳式断路器 www.lonyao.cn
Plastic case type circuit breaker

( 二 ) 用途类型为电动机保护型
电动机保护型 LYM1 断路器可分为两种脱扣器方式：
——代号为 3 的热动 + 电磁脱扣器，如选型型号为 LYM1-63M/33002;
——代号为 2 的仅有电磁脱扣器，如选型型号为 LYM1-63M/32002。
脱扣器方式代号为 3，热动 + 电磁脱扣器

保护功能 壳架等级 额定电流 In(A) 动作特性
按 I2t 动作
过载保护 全系列 10~630 1.0In( 冷态 )，2h 内不动作
1.2In( 冷态 )，2h 内动作
1.5In( 热态 )，
≤ 2min(LYM1-63L/M, LYM1-100C)
≤ 4min(LYM1-100L/M/H)
≤ 8min(LYM1-250、400, 630 及 800 中 In ≤ 630A)
7.2In( 冷态 )，
0.5s<Tp ≤ 5s(LYM1-63L/M、 LYM1-100C)
过载报警不脱扣 100~800 10~630 4s<Tp ≤ 10s(LYM1-100L/M/H)
6s<Tp ≤ 20s(LYM1-250、400、630 及 800 中 In ≤ 630A)
脱扣级别，
5(LYM1-63L/M,LYM1-100C),
10(LYM1-100L/M/H),
20(LYM1-250、400、630 及 800 中 In ≤ 630A)

保护功能 壳架等级 额定电流 In(A) 短路保护电流设定值 Ir(A) 动作时间
10~25 300
63
32~63 12In
10~25 300
100C
32~100 12In
短路保护 100L/M/H 10~100 12In 瞬时动作
250 100~250 12In
400 225~400 12In
630 400~630 12In
800 400~630 12In
动作允差 ±20%

中性极过载保护电流设定值 (A),
保护功能 壳架等级 额定电流 In(A)
中性极短路保护电流设定值 (A)
63 10-63 In，Ir
10~63 In，Ir
100
80/100 63,756
100~200 100,1200
中性极保护 250 225/250 125,1500
C型/D型 可提供中性极过载保护
( 四极断路器 ) 225~315 225,2700 电流设定值为 In，中性
400
350/400 250,3000 极短路保护电流设定
值为 Ir，订货时注明。
630 400~630 400,4800
400/500 400,4800
800
630 500,6000
A型/B型 全系列 10~630 无保护
