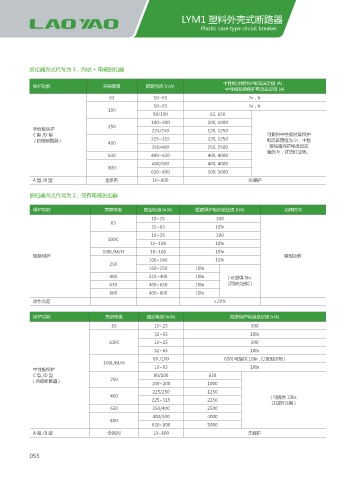

LYM1 塑料外壳式断路器
Plastic case type circuit breaker

脱扣器方式代号为 3，热动 + 电磁脱扣器

中性极过载保护电流设定值 (A)、
保护功能 壳架等级 额定电流 In(A)
中性极短路保护电流设定值 (A)
63 10~63 In，Ir
10~63 In，Ir
100
80/100 63, 630
100~200 100, 1000
250
中性极保护 225/250 125, 1250
C型/D型 可提供中性极过载保护
( 四极断路器 ) 225~315 225, 2250 电流设定值为 In，中性
400
350/400 250, 2500 极短路保护电流设定
值为 Ir，订货时注明。
630 400~630 400, 4000
400/500 400, 4000
800
630~800 500, 5000
A型/B型 全系列 10~800 无保护

脱扣器方式代号为 2，仅有电磁脱扣器

保护功能 壳架等级 额定电流 In(A) 短路保护电流设定值 Ir(A) 动作时间
10~25 300
63
32~63 10In
10~25 300
100C
32~100 10In
100L/M/H 10~100 10In
短路保护 瞬时动作
100~140 10In
250
160~250 10In
400 225~400 10In ( 可提供 5In,
630 400~630 10In 订货时注明 )
800 400~800 10ln
动作允差 ±20%

保护功能 壳架等级 额定电流 In(A) 短路保护电流设定值 Ir(A)
63 10~25 300
32~63 10In
100C 10~25 300
32~63 10In
80 /100 630( 可提供 10In , 订货时注明 )
100L/M/H
中性极保护 10~63 10In
C型/D型 80/100 630
( 四极断路器 ) 250 100~200 1000

225/250 1250
400 ( 可提供 10In,
225~315 2250
订货时注明 )
630 350/400 2500
400/500 4000
800
630~800 5000
A型/B型 全系列 10~800 无保护

055
