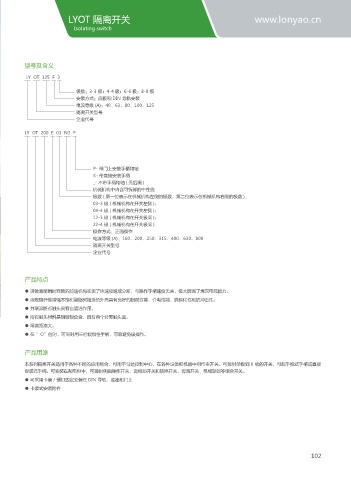

Page 109 - 龙耀电气有限公司

LYOT 隔离开关 www.lonyao.cn
Isolating switch

型号及含义

LY OT 125 F 3

极数：3-3 极；4-4 极；6-6 极；8-8 极
安装方式：底板和 DIN 导轨安装
电流等级 (A)：40、63、80、100、125
隔离开关型号
企业代号

LY OT 200 E 03 N3 P

P- 带门上安装手柄和轴
K- 带直接安装手柄
_- 不带手柄和轴 ( 无后缀 )
机械机构中内含可拆卸的中性线
极数 ( 第一位表示在机械机构左侧的极数，第二位表示在机械机构右侧的极数 )：
03-3 极 ( 机械机构在开关左侧 )；
04-4 极 ( 机械机构在开关左侧 )；
12-3 极 ( 机械机构在开关极间 )；
22-4 极 ( 机械机构在开关极间 )
操作方式：正面操作
电流等级 (A)：160、200、250、315、400、630、800
隔离开关型号
企业代号

产品特点

● 弹簧蓄能瞬时释放的加速机构实现了快速接通或分断，与操作手柄速度无关，极大提高了熄灭电弧能力。
● 由玻璃纤维增强不饱和聚脂树脂造的外壳具有良好的阻燃性能、介电性能、抗碳化性和抗冲击性。
● 并联双断点触头具有自清洁作用。
● 所有触头材料是铜镀银合金，具有两个分离触头面。
● 隔离距离大。
● 在＂ O”位时，可同时用三把锁锁住手柄，可靠避免误操作。

产品用途

本系列隔离开关适用于各种不同的应用场合，可用于马达控制中心，在各种设备和机器中用作主开关。可提供单极到 8 极的开关，可配手枪式手柄或直接
安装式手柄。可安装在配电柜中，可提供侧面操作开关、宽相距开关和转换开关、旁路开关、机械联锁等组合开关。
● 可采用卡装 / 螺钉固定安装在 DIN 导轨、底座和门上
● 卡装式安装附件

102
