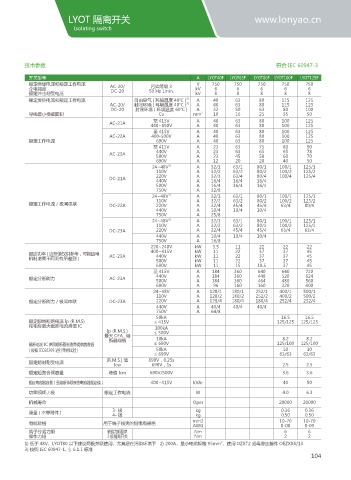

技术参数 符合 IEC 60947-3

开关型号 A LYOT40F LYOT63F LYOT80F LYOT100F LYOT125F
额定绝缘电压和额定工作电压 AC-20/ 污染等级 3 V 750 750 750 750 750
介电强度 DC-20 50 Hz 1min. kV 6 6 6 6 6
额定冲击耐受电压 kV 8 8 8 8 8
额定发热电流和额定工作电流 自由空气 ( 环境温度 40℃ ) 3) A 40 63 80 115 125
AC-20/ 封闭环境 ( 环境温度 40℃ ) 3) A 40 63 80 115 125
DC-20 封闭环境 ( 环境温度 60℃ ) A 32 50 63 80 100
导线最小横截面积 Cu mm 2 10 16 25 35 50
至 415V A 40 63 80 100 125
AC-21A
440~690V A 40 63 80 100 125
至 415V A 40 63 80 100 125
AC-22A 400-500V A 40 63 80 100 125
额定工作电流 690V A 40 63 80 100 125
至 415V A 23 63 75 80 90
AC-23A 440V A 23 63 65 65 78
23
45
70
60
500V
A
58
690V A 12 20 20 40 50
24~48V 1) A 32/1 63/1 80/1 100/1 125/1
110V A 32/2 63/2 80/2 100/2 125/2
220V A 32/3 63/4 80/4 100/4 125/4
DC-21A 440V A 16/4 16/4 16/4
500V A 16/4 16/4 16/4
750V A 32/8
24~48V 1) A 32/1 63/1 80/1 100/1 125/1
额定工作电流 / 极间串联 DC-22A 110V A 32/2 63/2 80/2 100/2 125/2
220V
45/4
A
80/4
63/4
32/4
45/4
440V A 10/4 10/4 10/4
750V A 25/8
24~48V 1) A 32/1 63/1 80/1 100/1 125/1
110V A 32/2 63/2 80/2 100/2 125/2
DC-23A 220V A 32/4 45/4 45/4 63/4 63/4
440V A 10/4 10/4 10/4
750V A 16/8
220~240V kW 5.5 11 22 22 22
额定功率 ( 这些值仅供参考，可能因电 AC-23A 400~415V kW 11 22 37 37 45
37
11
kW
45
37
22
440V
机制造商不同而有所差别 ) 500V kW 11 22 37 37 45
690V kW 11 15 18.5 37 45
至 415V A 184 360 640 640 720
额定分断能力 AC-23A 440V A 184 360 448 520 624
500V
464
480
560
A
184
360
690V A 96 160 160 320 400
24~48V A 128/1 180/1 252/1 400/1 500/1
110V A 128/2 180/2 252/2 400/2 500/2
额定分断能力 / 极间串联 DC-23A 220V A 128/4 180/4 180/4 252/4 252/4
440V A 40/4 40/4 40/4
750V A 64/8
50kA 16.5 16.5
额定限制短路电流 Ip (R.M.S) ≤ 415V 125/125 125/125
和相应最大截断电流峰值 IC 100kA
Ip (R.M.S.) ≤ 500V
最大 OFA_ 熔
断器规格 10kA 8.2 8.2
截断电流 IC 参照熔断器制造商提供的数值 ≤ 690V 125/100 125/100
( 根据 IEC60269 进行单相试验 ) 50kA 10 10
≤ 690V 63/63 63/63
(R.M.S.) 值 690V，0.25s
额定短时耐受电流
Icw 690V，1s 2.5 2.5
额定短路合闸容量 峰值 Icm 690V/500V 3.6 3.6
额定电容器容量（受熔断体限制的电容器额定值） 400~415V kVAr 40 50
功率损耗 / 极 额定工作电流 W 4.0 6.3
机械寿命 Oper 20000 20000
重量 ( 不带附件 ) 3- 极 kg 0.36 0.36
0.50
0.50
4- 极
kg
电缆规格 用于端子线夹的铜电缆规格 mm2 10-70 10-70
8-00
AWG
8-00
端子拧紧力矩 锁紧力矩要求 Nm 6 6
操作力矩 3 极隔离开关 Nm 2 2
1) 低于 48V，LYOT80 以下建议两极并联使用，尤其是在污染环境下 2) 200A，最小电缆规格 95mm ，使用 OZXT2 或母排连接件 OEZXX6/13
