LYHGL 负荷隔离开关
Load isolating switch

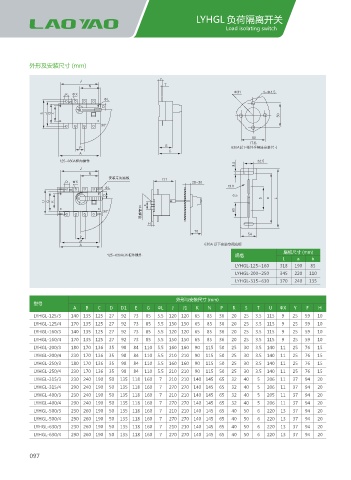

外形及安装尺寸 (mm)

:
+
/ 5
œ œ
3 œ9
œ-
4
%
# 6 ( ,

c

᫂ߗ
&
1 "̾ʽ಄ܰ੣౺ए߶ᜈࡆࠩ
$
"
_ "಄Юୱͺ

+
/
߶ᜈ˃ၸऄ౛ %
3 œ9 _
U
œ-
4
%
C B -
6 ( , '
᜹ࠢቓԯ
c
)

1
+
" 630A 以下安装专用底板
底板尺寸 (mm)
_ " +,಄ܰୱͺ 规格
L a b
LYHGL-125~160 318 190 85
LYHGL-200~250 345 220 110
LYHGL-315~630 370 240 135

外形与安装尺寸 (mm)
型号
A B C D D1 E G ΦL J J1 K N P R S T U ΦX Y F H
LYHGL-125/3 140 135 125 27 92 73 85 5.5 120 120 65 85 36 20 25 3.5 115 9 25 59 10
LYHGL-125/4 170 135 125 27 92 73 85 5.5 150 150 65 85 36 20 25 3.5 115 9 25 59 10
LYHGL-160/3 140 135 125 27 92 73 85 5.5 120 120 65 85 36 20 25 3.5 115 9 25 59 10
LYHGL-160/4 170 135 125 27 92 73 85 5.5 150 150 65 85 36 20 25 3.5 115 9 25 59 10
LYHGL-200/3 180 170 136 35 98 84 110 5.5 160 160 90 115 50 25 30 3.5 140 11 25 76 15
LYHGL-200/4 230 170 136 35 98 84 110 5.5 210 210 90 115 50 25 30 3.5 140 11 25 76 15
LYHGL-250/3 180 170 136 35 98 84 110 5.5 160 160 90 115 50 25 30 3.5 140 11 25 76 15
LYHGL-250/4 230 170 136 35 98 84 110 5.5 210 210 90 115 50 25 30 3.5 140 11 25 76 15
LYHGL-315/3 230 240 190 50 135 118 160 7 210 210 140 145 65 32 40 5 206 11 37 94 20
LYHGL-315/4 290 240 190 50 135 118 160 7 270 270 140 145 65 32 40 5 206 11 37 94 20
LYHGL-400/3 230 240 190 50 135 118 160 7 210 210 140 145 65 32 40 5 205 11 37 94 20
LYHGL-400/4 290 240 190 50 135 118 160 7 270 270 140 145 65 32 40 5 206 11 37 94 20
LYHGL-500/3 230 260 190 50 135 118 160 7 210 210 140 145 65 40 50 6 220 13 37 94 20
LYHGL-500/4 290 260 190 50 135 118 160 7 270 270 140 145 65 40 50 6 220 13 37 94 20
LYHGL-630/3 230 260 190 50 135 118 160 7 210 210 140 145 65 40 50 6 220 13 37 94 20
LYHGL-630/4 290 260 190 50 135 118 160 7 270 270 140 145 65 40 50 6 220 13 37 94 20

097
