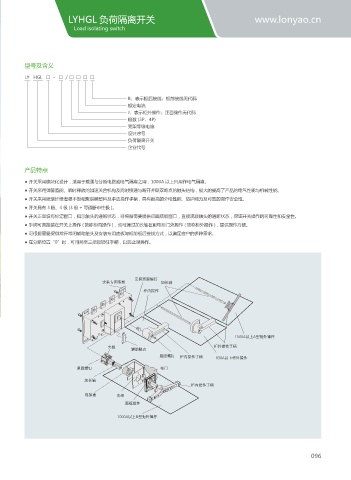

LYHGL 负荷隔离开关 www.lonyao.cn
Load isolating switch

型号及含义

LY HGL □ - □ / □ □ □ □

B：表示板后接线；板前接线无代码
额定电流
J：表示柜外操作；正面操作无代码
极数 (3P、4P)
壳架等级电流
设计序号
负荷隔离开关
企业代号

产品特点
● 开关采用模块化设计，适用于接通与分断电路或电气隔离之用，1000A 以上只用作电气隔离。
● 开关采用弹簧蓄能、瞬时释放的加速关合机构及同时接通与断开并联双断点的触头结构，极大的提高了产品的电气性能与机械性能。
● 开关采用玻璃纤维增强不饱和聚脂模塑料及手动操作手柄，具有很高的介电性能、防护能力及可靠的操作安全性。
● 开关具有 3 极、4 极 (3 极 + 可通断中性极 )。
● 开关正面设有标记窗口，指示触头的通断状态，可根据需要提供后面观察窗口，直接观察触头的通断状态，保证开关操作的可靠性和安全性。
● 手柄可直接装在开关上操作 ( 简称柜内操作 )，也可通过加长轴在配电柜门外操作 ( 简称柜外操作 )，提供操作方便。
● 可根据需要提供常开常闭辅助触头及安装专用底板与板前板后接线方式，以满足客户的多种需求。
● 在分断位置“0”时，可用两至三把锁锁住手柄，以防止误操作。

Ⴕ㷱㉓ద㳦䦵
Ⴕ㷱̿⩔ᏁᲫ ߌ䪫䒠
ᴈڱ᧹҈

"Б̶"ಷᴈโ᧹҈
๥Ძ 䒱ߕ㼒◥ ᴈโ᧹҈᝷ᳰ
㉓ద㳦䦵 ᴈڱ᧹҈᝷ᳰ "Б̷ᴈโ᧹҈

㉓ద㳦䦵 ᴈ䬔
ߌ䪫䒠
ᴈڱ᧹҈᝷ᳰ
䔊ᣑ຃ ᩛ᳢
䲎Ძ㏰Т

"Б̶#ಷᴈโ᧹҈

096
