LDM1

系列塑料外壳式断路器 龙德电气

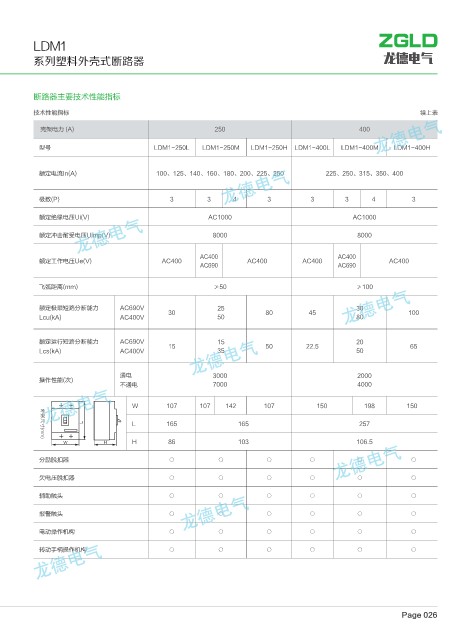

断路器主要技术性能指标
技术性能指标 续上表

壳架电力 (A) 250 400

型号 LDM1-250L LDM1-250M LDM1-250H LDM1-400L LDM1-400M LDM1-400H

额定电流In(A) 100、125、140、160、180、200、225、250 225、250、315、350、400

极数(P) 3 3 4 3 3 3 4 3

额定绝缘电压Ui(V) AC1000 AC1000

额定冲击耐受电压Uimp(V) 8000 8000

AC400 AC400
额定工作电压Ue(V) AC400 AC400 AC400 AC400
AC690 AC690

飞弧距离(mm) ≯50 ≯100

额定极限短路分断能力 AC690V 25 30
30 80 45 100
Lcu(kA) AC400V 50 80

额定运行短路分断能力 AC690V 15 20
15 50 22.5 65
Lcs(kA) AC400V 35 50

通电 3000 2000
操作性能(次)
不通电 7000 4000

W 107 107 142 107 150 198 150
L 165 165 257
-
्ܰࡆࠩ NN
8 ) H 86 103 106.5
分励脱扣器 ○ ○ ○ ○ ○ ○

欠电压脱扣器 ○ ○ ○ ○ ○ ○

辅助触头 ○ ○ ○ ○ ○ ○
报警触头 ○ ○ ○ ○ ○ ○

电动操作机构 ○ ○ ○ ○ ○ ○

转动手柄操作机构 ○ ○ ○ ○ ○ ○

Page 026
