LDM1

系列塑料外壳式断路器 防护 节能 环保

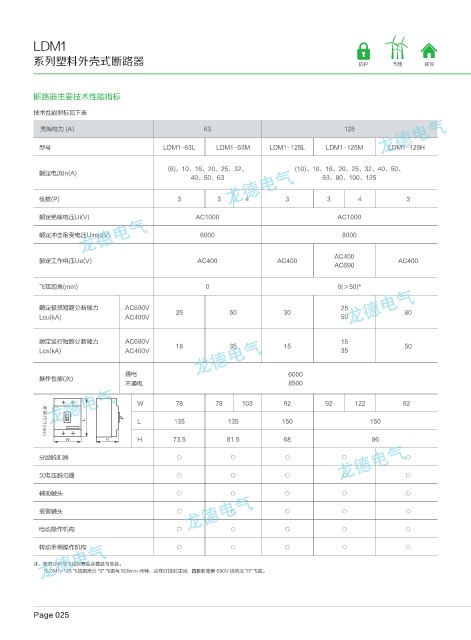

断路器主要技术性能指标
技术性能指标见下表

壳架电力 (A) 63 125

型号 LDM1-63L LDM1-63M LDM1-125L LDM1-125M LDM1-125H

(6)、10、16、20、25、32、 (10)、10、16、20、25、32、40、50、
额定电流In(A)
40、50、63 63、80、100、125

极数(P) 3 3 4 3 3 4 3

额定绝缘电压Ui(V) AC1000 AC1000

额定冲击耐受电压Uimp(V) 6000 8000

AC400
额定工作电压Ue(V) AC400 AC400 AC400
AC690

飞弧距离(mm) 0 0(≯50)*

额定极限短路分断能力 AC690V 25
25 50 30 80
Lcu(kA) AC400V 50

额定运行短路分断能力 AC690V 15
18 35 15 50
Lcs(kA) AC400V 35

通电 6000
操作性能(次)
不通电 8500

W 78 78 103 92 92 122 92

-
L 135 135 150 150
्ܰࡆࠩ NN
8 ) H 73.5 81.5 68 86
分励脱扣器 ○ ○ ○ ○ ○
欠电压脱扣器 ○ ○ ○ ○ ○

辅助触头 ○ ○ ○ ○ ○

报警触头 ○ ○ ○ ○ ○

电动操作机构 ○ ○ ○ ○ ○

转动手柄操作机构 ○ ○ ○ ○ ○
注：极限分断与飞弧距离包含横装与竖装。
*LDM1-125 飞弧距离分 "0" 飞弧与 500mm 两种，应在订货时注明，四极断路器 690V 规格无 "0" 飞弧。
