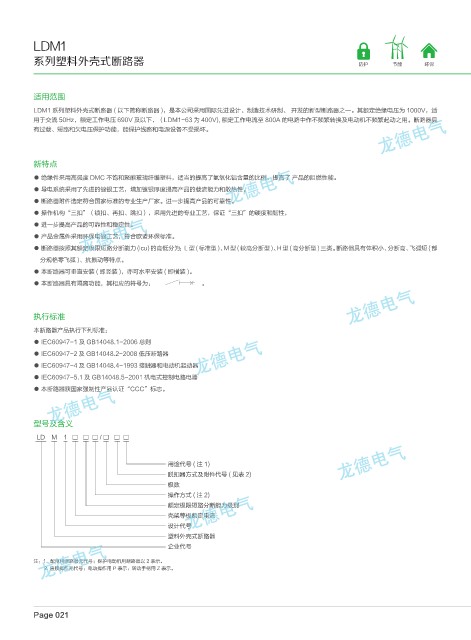

LDM1

系列塑料外壳式断路器 防护 节能 环保

适用范围
LDM1 系列塑料外壳式断路器 ( 以下简称断路器 )，是本公司采用国际先进设计、制造技术研制、 开发的新型断路器之一。其额定绝缘电压为 1000V，适
用于交流 50Hz，额定工作电压 690V 及以下，（LDM1-63 为 400V), 额定工作电流至 800A 的电路中作不频繁转换及电动机不频繁起动之用。断路器具
有过载、短路和欠电压保护功能，能保护线路和电源设备不受损坏。

新特点

● 绝缘件采用高强度 DMC 不饱和聚酯玻璃纤维塑料，适当的提高了氢氧化铝含量的比例，提高了 产品的阻燃性能。
● 导电系统采用了先进的镀银工艺，增加镀银厚度提高产品的载流能力和散热性。
● 断路器附件选定符合国家标准的专业生产厂家。进一步提高产品的可靠性。
● 操作机构“三扣”（锁扣、再扣、跳扣），采用先进的专业工艺，保证“三扣”的硬度和韧性，
● 进一步提高产品的可靠性和稳定性。
● 产品金属件采用环保电镀工艺，符合欧盟环保标准。
● 断路器按照其额定极限短路分断能力 (lcu) 的高低分为：L 型 ( 标准型 )、M 型 ( 较高分断型 )、H 型 ( 高分断型 ) 三类。断路器具有体积小、分断高、飞弧短 ( 部
分规格零飞弧 )、抗振动等特点。
● 本断路器可垂直安装 ( 即竖装 )，亦可水平安装 ( 即横装 )。
● 本断路器具有隔离功能，其相应的符号为： 。

执行标准

本断路器产品执行下列标准：
● IEC60947-1 及 GB14048.1-2006 总则
● IEC60947-2 及 GB14048.2-2008 低压断路器
● IEC60947-4 及 GB14048.4-1993 接触器和电动机起动器
● IEC60947-5.1 及 GB14048.5-2001 机电式控制电路电器
● 本断路器获国家强制性产品认证“CCC”标志。

型号及含义
LD M 1 □ □ □ / □ □ □

用途代号 ( 注 1)
脱扣器方式及附件代号 ( 见表 2)
极数
操作方式 ( 注 2)
额定极限短路分断能力级别
壳架等极额定电流
设计代号
塑料外壳式断路器
企业代号
注：1. 配电用断路器无代号；保护电动机用断路器以 2 表示。
2. 直接操作无代号；电动操作用 P 表示；转动手柄用 Z 表示。
