          智能照明控制系统                                                                          防护      节能      环保

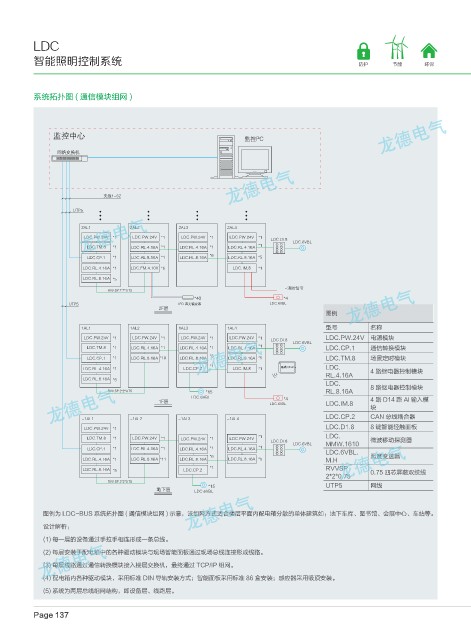

          系统拓扑图 ( 通信模块组网 )




              监控中心                                             监控PC

               网络交换机




                           支线1~62

                   UTP5

                      2AL1        2AL2        2AL3        2AL4
                      LDC.PW.24V  *1  LDC.PW.24V  *1  LDC.PW.24V  *1  LDC.PW.24V  *1
                                                                     LDC.DI.8  LDC.6VBL
                       LDC.TM.8  *1  LDC.RL.4.16A  *1  LDC.RL.4.16A  *1  LDC.RL.4.16A  *1
                       LDC.CP.1  *1  LDC.RL.8.16A  *1  LDC.RL.8.16A  *6  LDC.RL.8.16A  *5
                      LDC.RL.4.16A  *1  LDC.FM.4.10V  *6    LDC.IM.8  *1
                      LDC.RL.8.16A  *5
                                                                         ~消防信号
                            RVV.SP 2*2*0.75
                                                  *40                    *4
                  UTP5                        LED 调光镇流器              LDC.6VBL
                                         2F层
                                                                                   图例
                      1AL1        1AL2        1AL3        1AL4                     型号          名称
                      LDC.PW.24V  *1  LDC.PW.24V  *1  LDC.PW.24V  *1  LDC.PW.24V  *1  LDC.PW.24V  电源模块
                                                                     LDC.DI.8  LDC.6VBL
                       LDC.TM.8  *1  LDC.RL.4.16A  *1  LDC.RL.4.16A  *1  LDC.RL.4.16A  *1  LDC.CP.1  通信转换模块
                       LDC.CP.1  *1  LDC.RL.8.16A  *10  LDC.RL.8.16A  *6  LDC.RL.8.16A  *5  LDC.TM.8  场景定时模块
                                                      *1
                      LDC.RL.4.16A  *1         LDC.CP.2     LDC.IM.8  *1  触摸屏Pad   LDC.        4 路继电器控制模块
                                                                                   RL.4.16A
                      LDC.RL.8.16A  *5
                                                                                   LDC.
                            RVV.SP 2*2*0.75          *15                           RL.8.16A    8 路继电器控制模块
                                                 LDC.6VBL                *4
                                         1F层                         LDC.6VBL      LDC.IM.8    4 路 D14 路 Al 输入模
                                                                                               块
                                                                                   LDC.CP.2    CAN 总线耦合器
                      -1AL1       -1AL2       -1AL3       -1AL4
                      LDC.PW.24V  *1                                               LDC.D1.8    8 键智能轻触面板
                       LDC.TM.8  *1  LDC.PW.24V  *1  LDC.PW.24V  *1  LDC.PW.24V  *1  LDC.
                                                                     LDC.DI.8  LDC.6VBL  MMW.1610  微波移动探测器
                       LDC.CP.1  *1  LDC.RL.4.16A  *1  LDC.RL.4.16A  *1  LDC.RL.4.16A  *1  LDC.6VBL.
                                                      *6                                       照度变送器
                      LDC.RL.4.16A  *1  LDC.RL.8.16A  *11  LDC.RL.8.16A  LDC.RL.8.16A  *5  M.H
                                                      *1
                      LDC.RL.8.16A  *5         LDC.CP.2                            RVVSP       0.75 四芯屏蔽双绞线
                                                                                   2*2*0.75
                            RVV.SP 2*2*0.75
                                                      *15                          UTP5        网线
                                         地下层      LDC.6VBL
            图例为 LDC-BUS 系统拓扑图 ( 通信模块组网 ) 示意,该组网方式适合楼层平面内配电箱分散的单体建筑如:地下车库、图书馆、会展中心、车站等。
            设计解析:

            (1) 每一层的设备通过手拉手相连形成一条总线。
            (2) 每层安装于配电箱中的各种驱动模块与现场智能面板通过现场总线连接形成线路。
            (3) 每层线路通过通信转换模块接入楼层交换机,最终通过 TCP/IP 组网。
            (4) 配电箱内各种驱动模块,采用标准 DIN 导轨安装方式;智能面板采用标准 86 盒安装;感应器采用吸顶安装。
            (5) 系统为两层总线组网结构,即设备层、线路层。
