LDC

智能照明控制系统 龙德电气

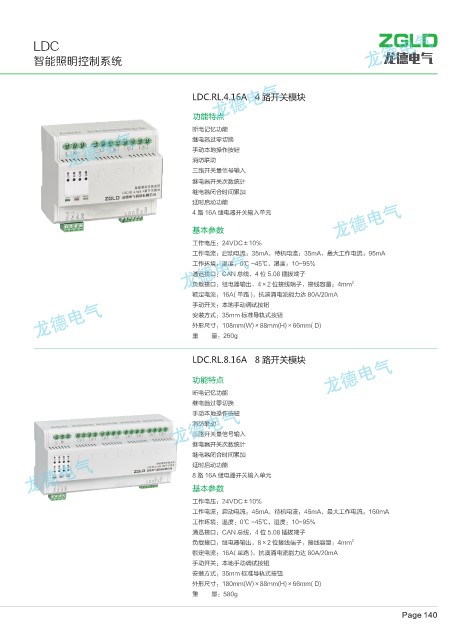

LDC.RL.4.16A 4 路开关模块

功能特点
断电记忆功能
继电器过零切换
手动本地操作按钮
消防联动
三路开关量信号输入
继电器开关次数统计
继电器闭合时间累加
延时启动功能
4 路 16A 继电器开关输入单元

基本参数
工作电压：24VDC±10%
工作电流：启动电流：35mA，待机电流：35mA，最大工作电流：95mA
工作环境：温度：0℃ -45℃，湿度：10~95%
通迅接口：CAN 总线，4 位 5.08 插拔端子
负载接口：继电器输出，4×2 位接线端子，接线容量：4mm 2
额定电流：16A( 单路 )，抗演涌电流能力达 80A/20mA
手动开关：本地手动调试按钮
安装方式：35mm 标准导轨式按钮
外形尺寸：108mm(W)×88mm(H)×66mm( D)
重 量：260g

LDC.RL.8.16A 8 路开关模块

功能特点

断电记忆功能
继电器过零切换
手动本地操作按钮
消防联动
三路开关量信号输入
继电器开关次数统计
继电器闭合时间累加
延时启动功能
8 路 16A 继电器开关输入单元
基本参数

工作电压：24VDC±10%
工作电流：启动电流：45mA，待机电流：45mA，最大工作电流：160mA
工作环境：温度：0℃ -45℃，湿度：10~95%
通迅接口：CAN 总线，4 位 5.08 插拔端子
负载接口：继电器输出，8×2 位接线端子，接线容量：4mm 2
额定电流：16A( 单路 )，抗演涌电流能力达 80A/20mA
手动开关：本地手动调试按钮
安装方式：35mm 标准导轨式按钮
外形尺寸：180mm(W)×88mm(H)×66mm( D)
重 量：580g
