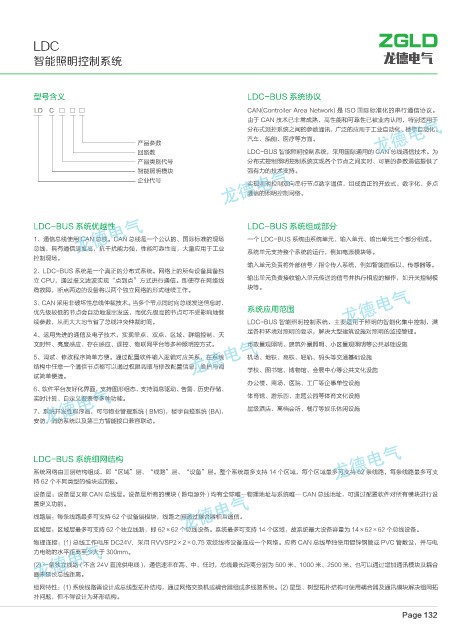

LDC

智能照明控制系统 龙德电气

型号含义 LDC-BUS 系统协议
LD C □ □ □ CAN(Controller Area Network) 是 ISO 国际标准化的串行通信协议。
由于 CAN 技术已非常成熟，高性能和可靠性已被业内认同，特别适用于
分布式测控系统之间的参数通讯，广泛的应用于工业自动化、楼宇自动化、
汽车、船舶、医疗等方面。
产品参数
回路数 LDC-BUS 智能照明控制系统，采用国际通用的 CAN 总线通信技术。为
产品类别代号 分布式控制照明控制系统实现各个节点之间实时、可靠的参数通信提供了
智能照明模块 强有力的技术支持。
企业代号
实现照明控制双向串行节点数字通信，组成真正的开放式、数字化、多点
通信的照明控制网络。

LDC-BUS 系统优越性 LDC-BUS 系统组成部分
1、通信总线使用 CAN 总线。CAN 总线是一个公认的、国际标准的现场 一个 LDC-BUS 系统由系统单元、输入单元、输出单元三个部分组成。
总线，具有通信速度高，抗干扰能力强，性能可靠性高，大量应用于工业
系统单元支持整个系统的运行，例如电源模块等。
控制现场。
输入单元负责将外部信号／指令传人系统，例如智能面板以、传感器等。
2、LDC-BUS 系统是一个真正的分布式系统。网络上的所有设备具备独
输出单元负责接收输入单元传送的信号并执行相应的操作，如开关控制模
立 CPU，通过报文滤波实现“点到点”方式进行通信。即使存在网络线
块等。
缆故障，断点两边的设备将以两个独立网络的形式继续工作。
3、CAN 采用非破坏性总线仲裁技术。当多个节点同时向总线发送信息时，
优先级较低的节点会自动地退出发送，而优先级高的节点可不受影响地继 系统应用范围
续参数，从而大大地节省了总线冲突仲裁时间。 LDC-BUS 智能照明控制系统，主要适用于照明的智能化集中控制，满
足各种环境对照明的要求，解决大型建筑设施对照明的监控管理。
4、运用先进的通信及电子技术，实现单点、双点、区域、群组控制、天
文时钟、亮度感应、存在感应、遥控、物联网平台等多种照明控方式。 市政景观照明、建筑外景照明、小区景观照明等公共基础设施
5、调试、修改程序简单方便。通过配置软件输入逻辑对应关系，在系统 机场、地铁、高铁、轻轨、码头等交通基础设施
结构中任意一个通信节点都可以通过权限调取与修改配置信息，维护与调
学校、图书馆、博物馆、会展中心等公共文化设施
试简单便捷。
办公楼、商场、医院、工厂等企事单位设施
6、软件平台友好化界面，支持图形组态，支持消息驱动、告警、历史存储、
实时计算、自定义报表等多种功能。 体育馆、游乐园、主题公园等体育文化设施
7、系统开发性程序高，可与物业管理系统 ( BMS)，楼宇自控系统 (BA)， 星级洒店、高档会所、餐厅等娱乐休闲设施
安防、消防系统以及第三方智能接口兼容联动。

LDC-BUS 系统组网结构
系统网络由三层结构组成，即“区域”层、“线路”层、“设备”层。整个系统最多支持 14 个区域，每个区域最多可支持 62 条线路，每条线路最多可支
持 62 个不同类型的模块或面板。
设备层：设备层又称 CAN 总线层。设备层所有的模块 ( 除电源外 ) 均有全球唯一物理地址与系统唯一 CAN 总线地址，可通过配置软件对所有模块进行设
置定义功能。
线路层：每条线路最多可支持 62 个设备层模块，线路之间通过耦合器相互通信。
区域层：区域层最多可支持 62 个独立线路，即 62×62 个总线设备。系统最多可支持 14 个区域，故系统最大设备容量为 14×62×62 个总线设备。
物理连接：(1) 总线工作电压 DC24V．采用 RVVSP2×2×0.75 双绞线将设备连成一个网络。应将 CAN 总线单独使用镀锌钢管或 PVC 管敷设，并与电
力电缆的水平距离至少大于 300mm。
(2) 一条独立线路 ( 不含 24V 直流供电线 )，通信速率在高、中、低时，总线最长距离分别为 500 米、1000 米、2500 米、也可以通过增加通讯模块及耦合
器来延长总线距离。
组网特性：(1) 系统线路需设计成总线型拓扑结构，通过网络交换机或耦合器组成多线路系统。(2) 星型、树型拓扑结构可使用耦合器及通讯模块解决组网拓
扑问题，但不得设计为环形结构。
