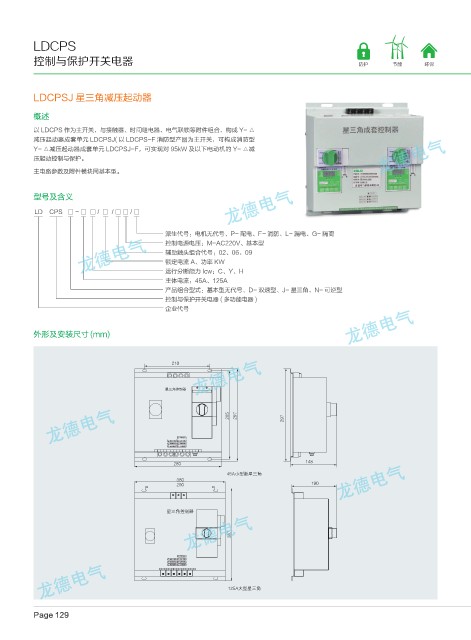

Page 138 - 龙德电气科技有限公司

LDCPS

控制与保护开关电器 防护 节能 环保

LDCPSJ 星三角减压起动器

概述
以 LDCPS 作为主开关，与接触器、时间继电器、电气联锁等附件组合，构成 Y- △
减压起动器成套单元 LDCPSJ( 以 LDCPS-F 消防型产品为主开关，可构成消防型
Y- △减压起动器成套单元 LDCPSJ-F，可实现对 95kW 及以下电动机的 Y- △减
压起动控制与保护。
主电路参数及附件模块同基本型。

型号及含义

LD CPS □ - □ □ / □ / □ □ / □

派生代号：电机无代号、P- 配电、F- 消防、L- 漏电、G- 隔离
控制电源电压：M-AC220V、基本型
辅助触头组合代号：02、06、09
额定电流 A、功率 KW
运行分断能力 Icw：C、Y、H
主体电流：45A、125A
产品组合型式：基本型无代号、D- 双速型、J- 星三角、N- 可逆型
控制与保护开关电器 ( 多功能电器 )
企业代号

外形及安装尺寸(mm)

210

星三角控制器

285 297 297

控制电源指示
低速运行指示 高速运行指示
低速停止指示 高速停止指示
低速故障指示 高速故障指示
280 148
45A小型新星三角
380
290 190

星三角控制器

387

控制电源指示
低速运行指示 高速运行指示
低速停止指示 高速停止指示
低速故障指示 高速故障指示
125A大型星三角

Page 129
