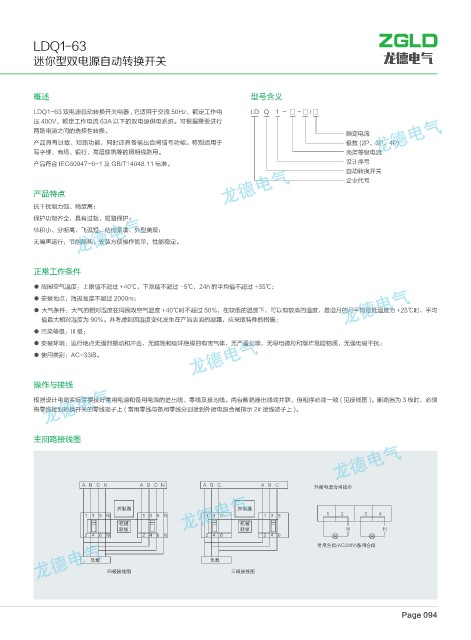

LDQ1-63

          迷你型双电源自动转换开关                                                                            龙德电气




          概述                                                    型号含义
          LDQ1-63 双电源自动转换开关电器 , 它适用于交流 50Hz、额定工作电               LD   Q    1  -  □ - □ / □
          压 400V、额定工作电流 63A 以下的双电源供电系统。可根据需要进行
          两路电源之间的选择性转换。                                                                 额定电流
          产品具有过载、短路功能,同时还具备输出合闸信号功能。特别适用于                                               极数 (2P、3P、4P)
          写字楼、商场、银行、高层建筑等的照明线路用。                                                        壳架等级电流
          产品符合 IEC60947-6-1 及 GB/T14048.11 标准。                                          设计序号
                                                                                        自动转换开关
                                                                                        企业代号
          产品特点
          抗干扰能力强、精度高;
          保护功能齐全,具有过载、短路保护;
          体积小、分断高、飞弧短、结构紧凑、外型美观;
          无噪声运行,节能降耗,安装方便操作简单,性能稳定。


          正常工作条件

          ● 周围空气温度:上限值不超过 +40℃,下限值不超过 -5℃,24h 的平均值不超过 +35℃;
          ● 安装地点:海拔高度不超过 2000m;
          ● 大气条件:大气的相对湿度在周围攻空气温度 +40℃时不超过 50%,在较低的温度下,可以有较高的温度,最湿月的月平均最低温度为 +25℃时,平均
           值最大相对湿度为 90%。并考虑到因湿度变化发生在产品表面的凝霜,应采取特殊的措施;
          ● 污染等级:IIl 级;
          ● 安装环境:运行地点无强烈振动和冲击,无腐蚀和破坏绝缘的有害气体,无严重尘埃,无导电微粒和爆炸危险物质,无强电磁干扰;
          ● 使用类别:AC-33iB。


          操作与接线

          根据设计电路实际需要接好常用电源和备用电源的进出线、零线及接地线。两台断路器出线端并联、但相序必须一致 ( 见接线图 )。断路器为 3 极时,必须
          将零线接到转换开关的零线端子上 ( 常用零线与备用零线分别接到外接电源合闸指示 2# 接线端子上 )。



          主回路接线图





                      "# $/         "# $/           "# $           " #$
                                                                                ܰଋႂຸՋ᫑ૈᇧ

                               ଌ҃٧                           ଌ҃٧
                          /              /
                               ఺೙                             ఺೙
                               ᐎᩙ                             ᐎᩙ                        /         /
                          /               /
                                                                                 ࣡ၸՋ᫑ "$   7 ܫၸՋ᫑
                        ᠆ᣑ                            ᠆ᣑ
                            ٽ౜ଋጲڎ                          ʻ౜ଋጲڎ
