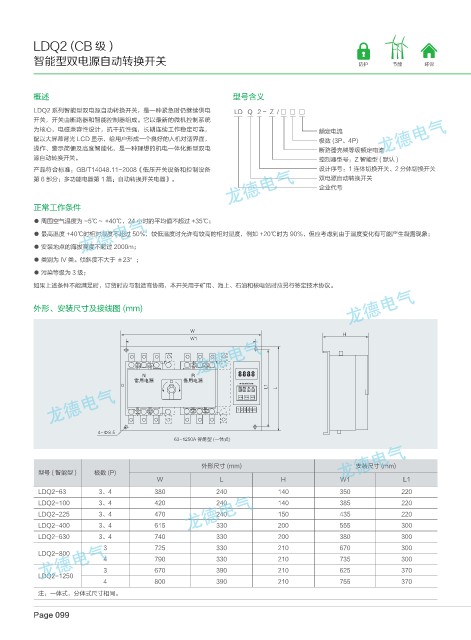

LDQ2 (CB 级 )

智能型双电源自动转换开关 防护 节能 环保

概述 型号含义
LDQ2 系列智能型双电源自动转换开关，是一种紧急时仍继续供电 LD Q 2 - Z / □ □ □
开关，开关由断路器和智能控制器组成。它以最新的微机控制系统
为核心，电磁兼容性设计，抗干抗性强，长期连续工作稳定可靠， 额定电流
配以大屏幕背光 LCD 显示，给用户形成一个良好的人机对话界面， 极数 (3P、4P)
操作、警示简便及高度智能化，是一种理想的机电一体化新型双电 断路器壳架等级额定电流
源自动转换开关。 控制器型号：Z 智能型 ( 默认 )
产品符合标准：GB/T14048.11-2008《低压开关设备和控制设备 设计序号：1 连体切换开关、2 分体切换开关
第 6 部分；多功能电器第 1 篇：自动转换开关电器》。 双电源自动转换开关
企业代号

正常工作条件
● 周围空气温度为 -5℃～ +40℃，24 小时的平均值不超过 +35℃；
● 最高温度 +40℃时相对湿度不超过 50%，较低温度时允许有较高的相对湿度，例如 +20℃时为 90%，但应考虑到由于温度变化有可能产生凝露现象；
● 安装地点的海拔高度不超过 2000m；
● 类别为 IV 类。倾斜度不大于 ±23°；
● 污染等级为 3 级；
如果上述条件不能满足时，订货时应与制造商协商，本开关用于矿用、海上、石油和核电站时应另行签定技术协议。

外形、安装尺寸及接线图 (mm)

8
)
8

Ԥႂຸఄᑞଌ҃٧
᝹Ꮅ ሧͮ ܘ ђ - -
4GV
੣Ү ᒬҮ Ԥѫ

œ
" ఄᑞۋ ʶͳय

外形尺寸 (mm) 安装尺寸 (mm)
型号 ( 智能型 ) 极数 (P)
W L H W1 L1
LDQ2-63 3、4 380 240 140 350 220
LDQ2-100 3、4 420 240 140 385 220
LDQ2-225 3、4 470 240 150 435 220
LDQ2-400 3、4 615 330 200 555 300
LDQ2-630 3、4 740 330 200 380 300
3 725 330 210 670 300
LDQ2-800
4 790 330 210 735 300
3 670 390 210 625 370
LDQ2-1250
4 800 390 210 755 370
注：一体式，分体式尺寸相同。
