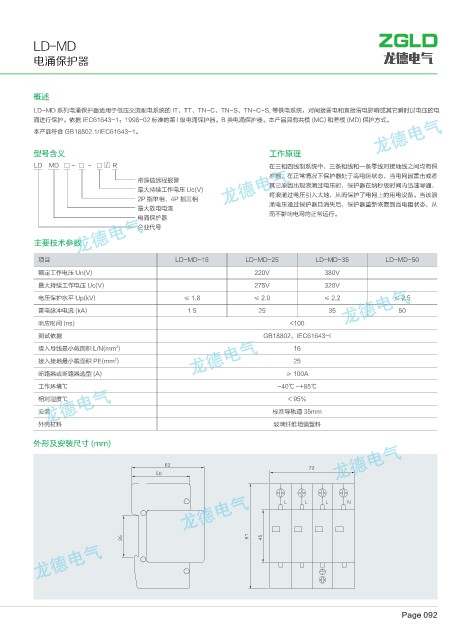

LD-MD

电涌保护器 龙德电气

概述
LD-MD 系列电涌保护器适用于低压交流配电系统的 IT、TT、TN-C、TN-S、TN-C-S, 等供电系统，对间接雷电和直接雷电影响或其它瞬时过电压的电
涌进行保护。依据 IEC61643-1：1998-02 标准的第 l 级电涌保护器。B 类电涌保护器。本产品具有共模 (MC) 和差模 (MD) 保护方式。
本产品符合 GB18802.1/IEC61643-1。

型号含义 工作原理
LD MD □ - □ - □ / R 在三相四线制系统中，三条相线和一条零线对接地线之间均有保
护器。在正常情况下保护器处于高电阻状态，当电网因雷击或者
带遥信远程报警
其它原因出现浪涌过电压时，保护器在纳秒级时间内迅速导通，
最大持续工作电压 Uc(V)
将浪涌过电压引入大地，从而保护了电网上的用电设备。当该浪
2P 指单相、4P 指三相
涌电压通过保护器且消失后，保护器重新恢复到高电阻状态，从
最大放电电流
而不影响电网的正常运行。
电涌保护器
企业代号
主要技术参数
项目 LD-MD-15 LD-MD-25 LD-MD-35 LD-MD-50
额定工作电压 Un(V) 220V 380V
最大持续工作电压 Uc(V) 275V 320V
电压保护水平 Up(kV) ≤ 1.8 ≤ 2.0 ≤ 2.2 ≤ 2.5
雷电脉冲电流 (kA) 1 5 25 35 50
响应时间 (ns) <100
测试依据 GB18802、IEC61643-I
2
接入导线最小截面积 L/N(mm ) 16
2
接入接地最小截面积 PE(mm ) 25
断路器或断路器选型 (A) ≥ 100A
工作环境℃ -40℃ ~+85℃
相对湿度℃ < 95%
安装 标准导轨道 35mm
外壳材料 玻璃纤维增强塑料

外形及安装尺寸 (mm)

- - - /
