环保气体绝缘环网柜系列

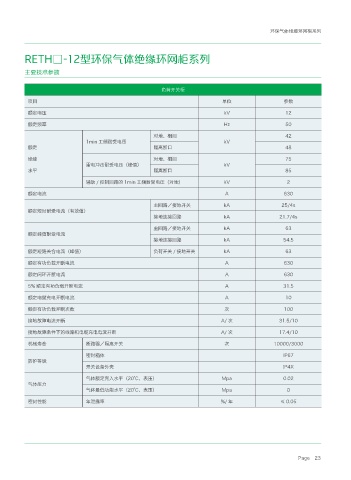

RETH□-12型环保气体绝缘环网柜系列

主要技术参数

负荷开关柜
项目 单位 参数

额定电压 kV 12
额定频率 Hz 50

对地、相间 42
1min 工频耐受电压 kV
额定 隔离断口 48

绝缘 对地、相间 75
雷电冲击耐受电压（峰值） kV
水平 隔离断口 85
辅助 / 控制回路的 1min 工频耐受电压（对地） kV 2

额定电流 A 630

主回路／接地开关 kA 25/4s
额定短时耐受电流（有效值）
接地连接回路 kA 21.7/4s
主回路／接地开关 kA 63
额定峰值耐受电流
接地连接回路 kA 54.5
额定短路关合电流（峰值） 负荷开关 / 接地开关 kA 63

额定有功负载开断电流 A 630
额定闭环开断电流 A 630

5% 额定有功负载开断电流 A 31.5
额定电缆充电开断电流 A 10

额定有功负载开断次数 次 100
接地故障电流开断 A/ 次 31.5/10

接地故障条件下的线路和电缆充电电流开断 A/ 次 17.4/10
机械寿命 断路器／隔离开关 次 10000/3000

密封箱体 IP67
防护等级
开关设备外壳 IP4X

气体额定充入水平（20℃、表压） Mpa 0.02
气体压力
气体最低功能水平（20℃、表压） Mpa 0

密封性能 年泄露率 %/ 年 ≤ 0.05
